מטרת המדריך
מדריך זה פותח במטרה לספק הבנה מקיפה של טכנולוגיית Enzymatic TechCrete Technology (ETT), של המערכות והחומרים המשלימים המוצעים על ידי דבטק, ושל נהלי היישום הנכונים הנדרשים להשגת מבנה אטום למים.
מסמך זה מיועד לשימושם של קבלנים, נציגי מכירות, אדריכלים, מהנדסים וכל גורם אחר המעורב בפרויקט, אשר עשוי לקחת חלק בבחירה, בהטמעה או ביישום של מערכות ETT. מטרת המדריך היא לקבוע נהלי יישום אחידים, לשפר את בקרת האיכות ולספק מקור מידע טכני מרכזי עבור יישומי ETT בכל סוגי מבני הבטון.
לצד מדריך זה, זמינות יש לבצע פגישת טרום־ביצוע ופגישת טרום־יישום, המיועדות לשימושם של נציגי המכירות הטכניים שלנו בשלב פתיחת הפרויקט. קיום פגישות אלו הוא חובה בפרויקטים המבקשים אחריות.
בנוסף למדריך זה, פותחו רשימות תיוג ייעודיות לפי סוג המבנה, המיועדות לשימוש הקבלנים לאורך כל תהליך היישום של מערכת ETT. רשימות תיוג אלו נדרשות לצורך כל בקשה לקבלת אחריות, ונועדו לתמוך בהקפדה על נהלי התקנה נכונים, בתיעוד העבודה ובבקרת האיכות באתר.
יש לעיין בעמוד „מסמכים תומכים” לקבלת המסמכים הנלווים שאליהם מפנה מדריך זה. בכל מקום שבו קיימת הפניה למסמכים אלה, יש לראות בהם חלק בלתי נפרד מתהליך היישום הכולל.
במקרה של תנאים ייחודיים לפרויקט או אם נדרשת הבהרה נוספת, יש לפנות למחלקה הטכנית של דבטק.

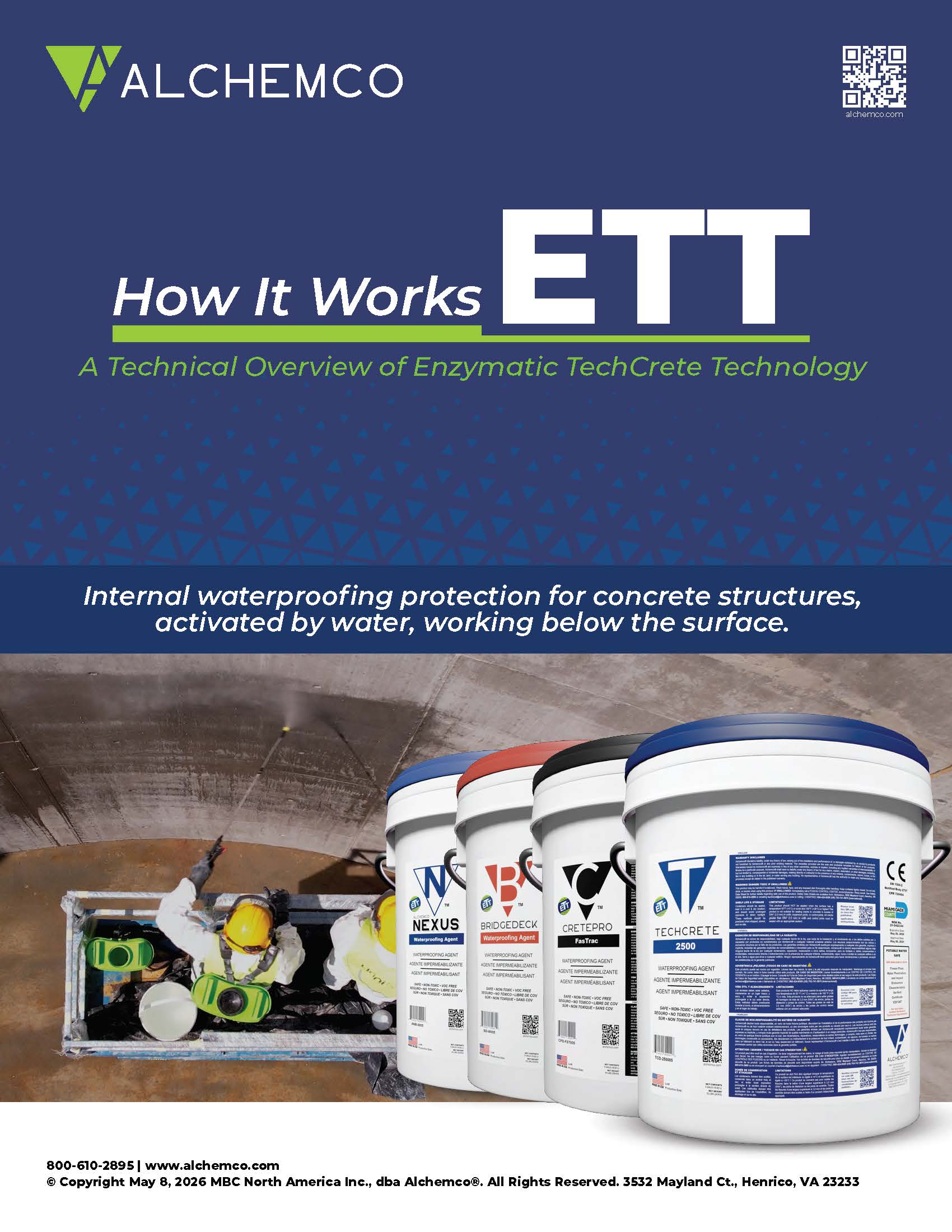

ETT 101 – היכרות עם הטכנולוגיה

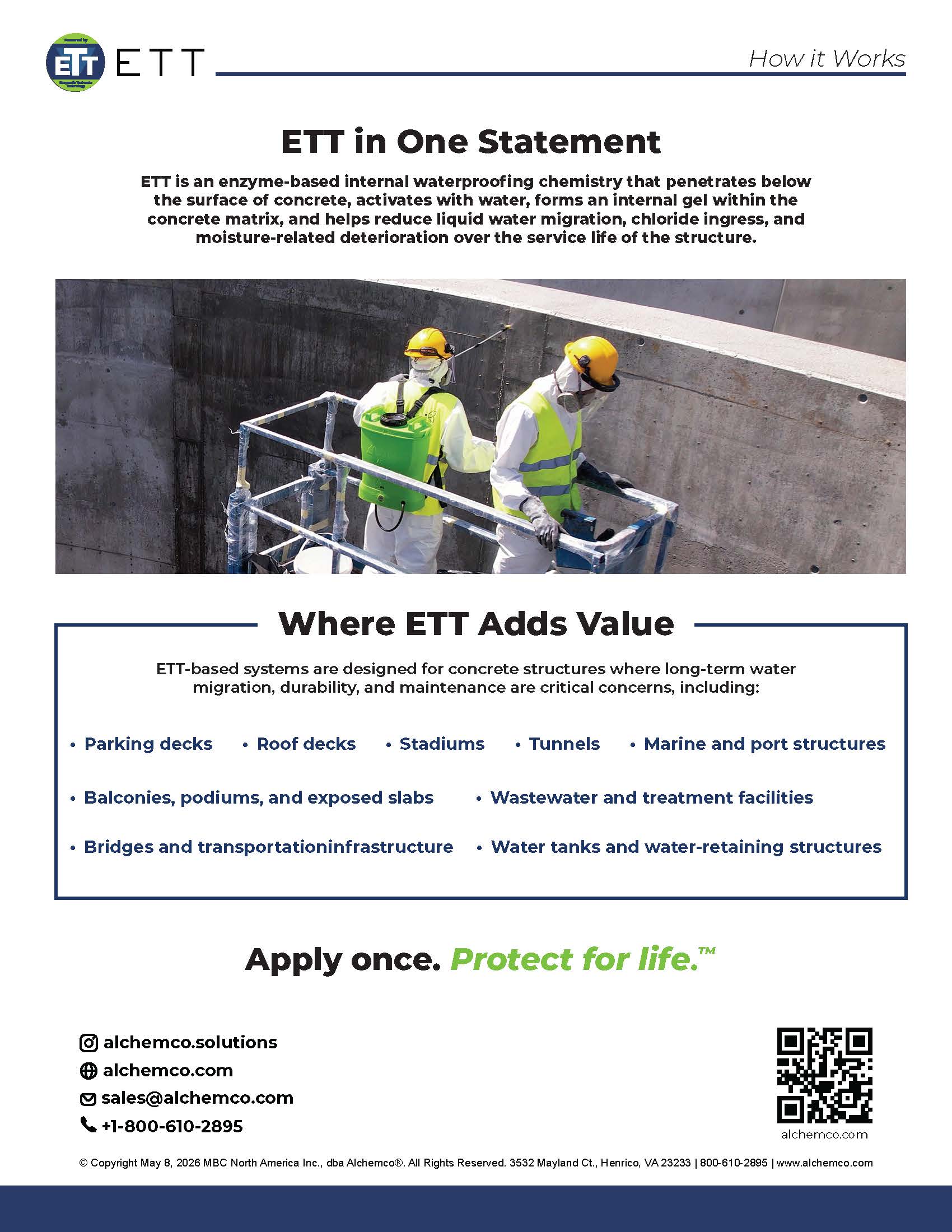

מהי טכנולוגיית ETT?
מהי טכנולוגיית ETT?
טכנולוגיית Enzymatic TechCrete Technology (ETT) היא מערכת תת־שטחית לאיטום בטון, שתוכננה לחדור אל תוך הנקבוביות, הסדקים והנימים של הבטון וליצור בתוכו ממברנה פנימית המונעת חדירת מים.
בשונה מממברנות או מציפויים המיושמים על פני השטח, ETT אינה יוצרת שכבה חיצונית על גבי הבטון. לאחר היישום היא אינה גורמת למים להתכדרר ואינה מותירה ברק. במקום זאת, היא משתלבת בתוך הבטון ופועלת מתוכו להגנה מפני חדירת מים.

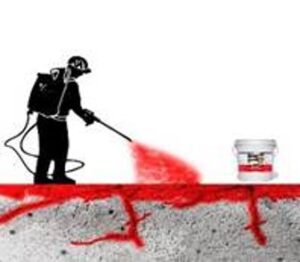

ETT מנצלת את תכונות הספיגה הטבעיות של הבטון כדי לחדור ולהתקדם אל תוך הנקבוביות והסדקים. לאחר חדירתה לתשתית, היא יוצרת הגנה מפוזרת בכל האזור המטופל, מבלי לשנות את מראה פני השטח, את המרקם או את עמידותם בפני החלקה.

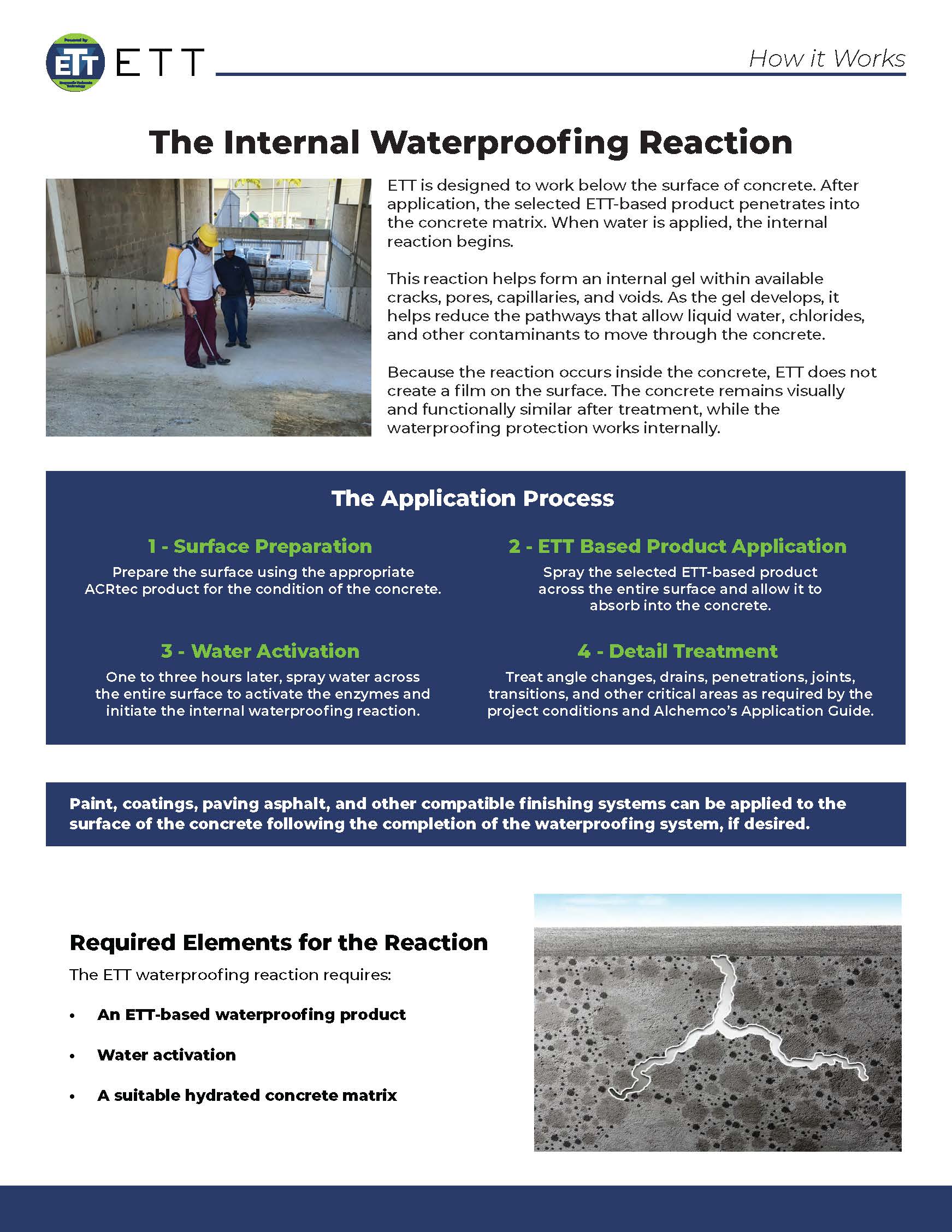

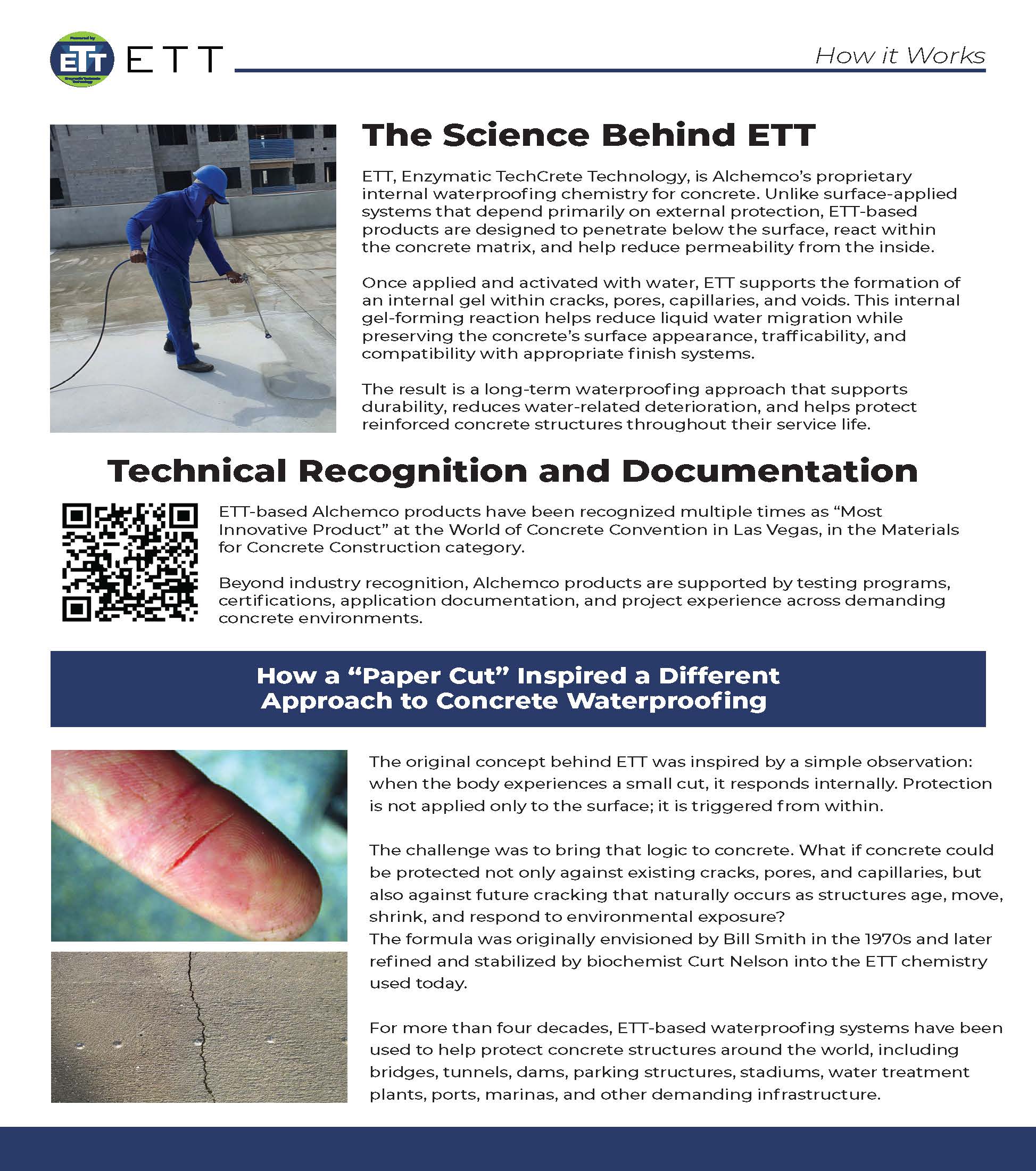

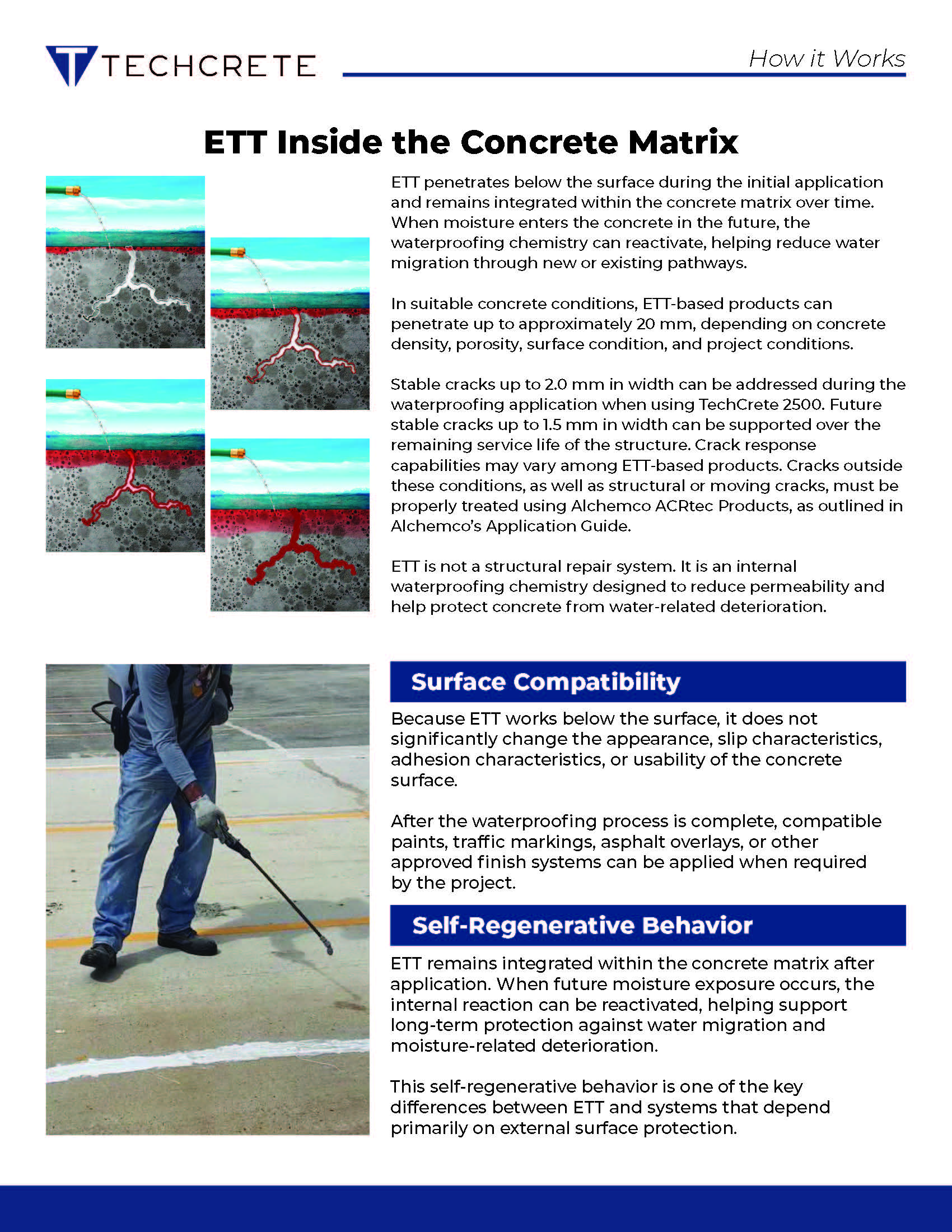

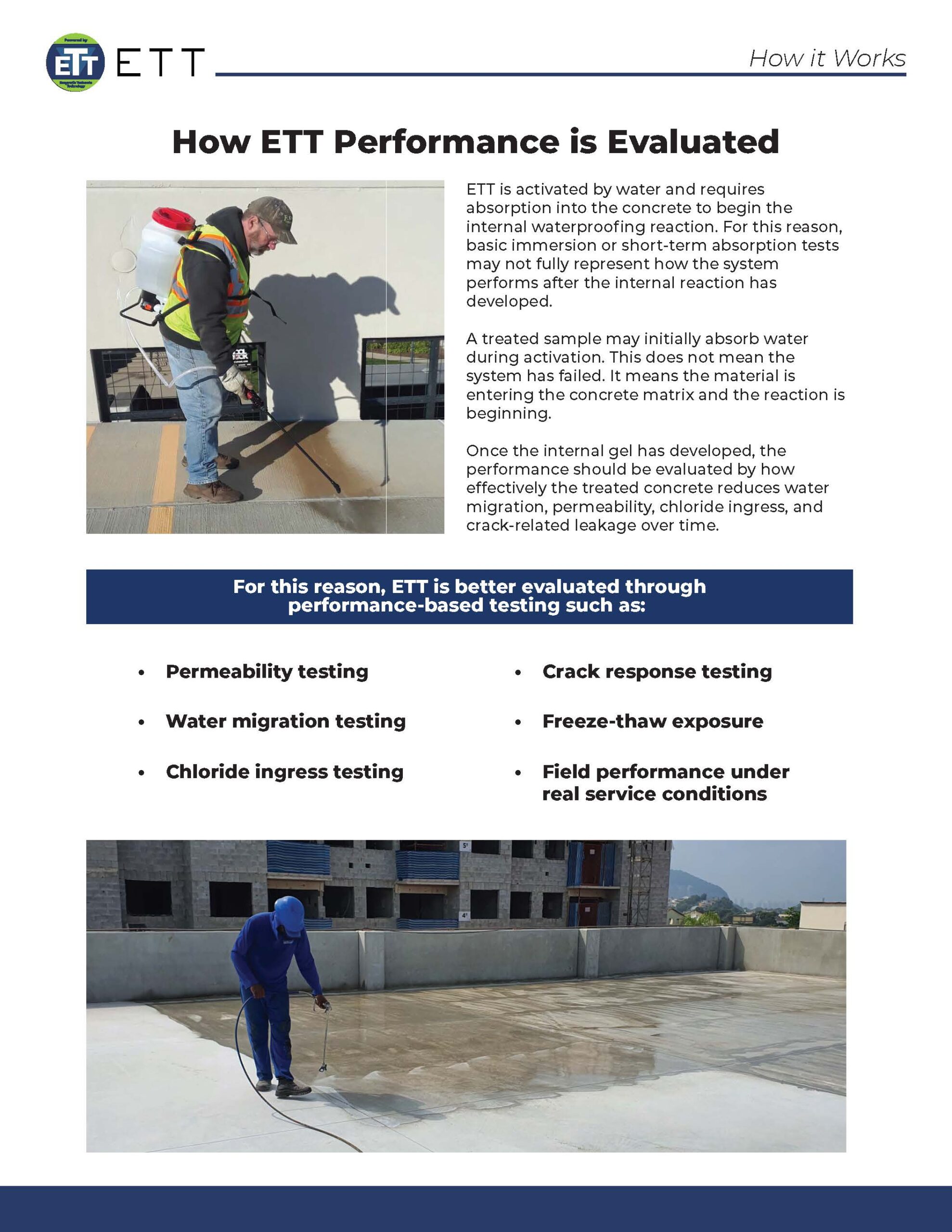

כיצד הטכנולוגיה פועלת?

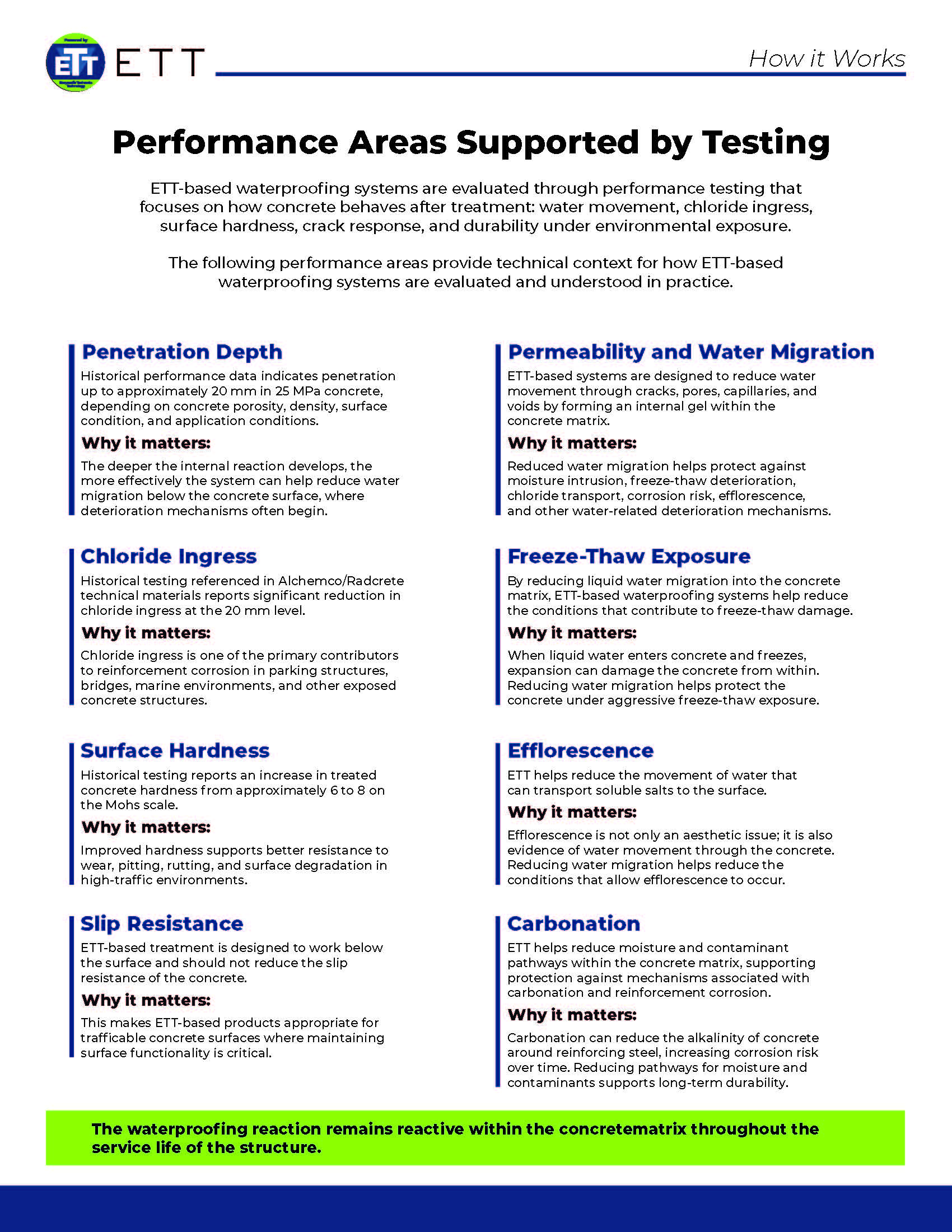

מאפייני ביצועים
עומק חדירה
ETT חודרת אל תוך הבטון דרך מערכת הנקבוביות הנימיות שלו ומתפזרת בתוך מטריצת הבטון, במקום ליצור שכבה על פני השטח.
בבטון סופג שהוכן כראוי, נצפתה בתנאי שטח חדירה לעומק של כ־20 מ״מ ומעלה — כ־¾ אינץ׳.
עומק החדירה עשוי להשתנות בהתאם למצב התשתית ולחוזק הבטון. ביצועי המערכת נקבעים בהתאם למידת הספיגה ולהתפזרות החומר בתוך מטריצת הבטון.
עמידות בפני לחץ הידרוסטטי מכיוון שהמערכת מוטמעת בתוך הבטון ואינה מיושמת כממברנה על פני השטח, היא אינה חשופה להיפרדות מהתשתית, להיווצרות שלפוחיות או לתזוזה כתוצאה מלחץ מים. תכונה זו מאפשרת ל־ETT לתפקד הן בתנאי לחץ הידרוסטטי חיובי והן בתנאי לחץ הידרוסטטי שלילי.
בדיקות בלתי תלויות הוכיחו עמידות בפני לחץ הידרוסטטי של עד: 569psi עמודת מים בגובה 400 מטרים; 3.9MPa.
חדירות לאדי מים
ETT מפחיתה את מעבר המים דרך הבטון, תוך שמירה על חדירותו לאדי מים ועל יכולתו של המבנה „לנשום”. מאחר ש־ETT מצפה את דפנות מערכת הנקבוביות ואינה חוסמת אותן, אדי מים עדיין יכולים לעבור דרך הבטון. בכך היא מסייעת למנוע הצטברות של לחות כלואה בתוך התשתית — תופעה שעלולה לגרום להיווצרות שלפוחיות, להיפרדות שכבות או להתדרדרות של מערכות המיושמות על פני השטח.
בדיקות שבוצעו בהתאם לתקן ASTM E96 הראו חדירות לאדי מים של כ־3.46 perms. תוצאה זו מעידה כי בטון שטופל באמצעות ETT נותר חדיר לאדי מים, ובמקביל מגביל חדירה של מים במצב נוזלי.
עמידות כימית
באמצעות הגבלת חדירת המים אל הבטון, ETT מפחיתה גם את חדירתם ואת תנועתם של חומרים כימיים מומסים, העלולים לתרום להתדרדרות הבטון לאורך זמן.
בדיקות שבוצעו בהתאם לתקן ASTM D1308 הוכיחו עמידות בפני מגוון חומרים נפוצים, ובהם:
〉 חומצה הידרוכלורית – Hydrochloric Acid (31%)
〉 חומצה גופרתית – Sulfuric Acid (15%)
〉 נתרן הידרוקסידי – Sodium Hydroxide (34%)
〉 אמוניום הידרוקסידי – Ammonium Hydroxide
〉 בנזין
〉 גריז
〉 שמן מנוע
〉 שמן חודר
〉 פחמן טטרכלוריד – Carbon Tetrachloride
〉 Varsol – ממס פחמימני
〉 צבעים בגוונים כתום וכחול.
הביצועים עשויים להשתנות בהתאם לריכוז החומר הכימי, לתנאי החשיפה ולמשך החשיפה.
עמידות במחזורי קפיאה והפשרה
באמצעות הגבלת כמות המים הנמצאת בתוך הבטון, ETT מפחיתה את המאמצים הפנימיים הנגרמים כתוצאה מקפיאת המים ומהתפשטותם. בכך היא מסייעת לצמצם התקלפות, סדיקה והתדרדרות של פני השטח הנגרמות עקב חשיפה חוזרת למחזורי קפיאה והפשרה.
מכיוון ש־ETT שומרת על חדירות הבטון לאדי מים, אדי הלחות יכולים להשתחרר מהבטון. תכונה זו מפחיתה עוד יותר את הסיכון לנזקים מצטברים הנגרמים לאורך זמן ממחזורי קפיאה והפשרה.
הודות לכך, ETT מתאימה לשימוש בסביבות החשופות לשינויי טמפרטורה עונתיים ולמחזורי קפיאה והפשרה חוזרים.

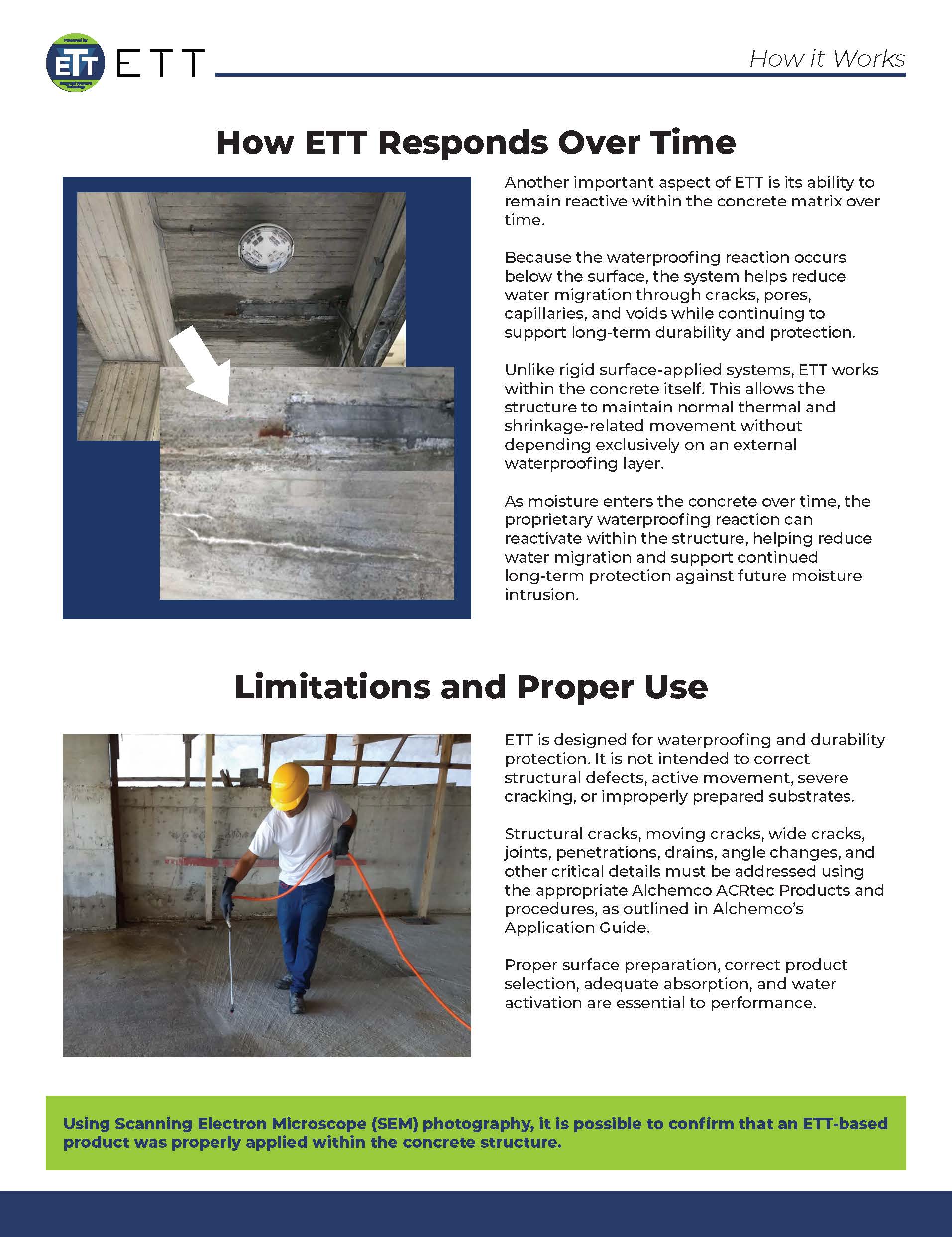

ריפוי עצמי והפעלה מחדש
ETT נשארת פעילה בתוך הבטון ויכולה לעבור הפעלה מחדש בנוכחות לחות. תכונה זו מאפשרת לה להגיב להיווצרות סדקים עתידיים ולהמשיך לצפות נתיבי מעבר חדשים הנוצרים בתוך מערכת הנקבוביות.
כאשר נוצרים סדקים חדשים, ETT יכולה לנדוד אליהם ולהפחית את מעבר המים דרכם.
תגובתיות מתמשכת זו מספקת הגנה ארוכת טווח, מעבר למועד היישום הראשוני, ותומכת בשמירה על עמידות המבנה המטופל לאורך זמן.
עמידות בפני חדירת יוני כלוריד
באמצעות הגבלת תנועתם של כלורידים הנישאים בלחות, ETT מסייעת להפחית את הסיכון לקורוזיה של פלדת הזיון ולהתדרדרות הבטון הנלווית אליה.
בדיקות שבוצעו בהתאם לתקן AASHTO T 259 הראו חדירה מופחתת של יוני כלוריד בבטון מטופל בהשוואה לדוגמאות בטון שלא טופלו. תוצאות אלה תומכות בשיפור עמידותו ארוכת הטווח של הבטון בסביבות החשופות לכלורידים.
עמידות בשחיקה ובתנועת משתמשים
מכיוון ש־ETT מוטמעת בתוך הבטון ואינה מיושמת על פני השטח, היא אינה חשופה לבלאי, לשחיקה או להתדרדרות של פני השטח כפי שקורה בציפויים ובממברנות חיצוניות.
כמערכת טיפול תת־שטחית, ETT נשארת מוגנת בתוך מטריצת הבטון וממשיכה לתפקד גם בתנאים של תנועת הולכי רגל ובתנאי השירות המקובלים.
מראה פני השטח
ETT אינה יוצרת שכבה על פני השטח ואינה משנה את המראה, המרקם או פרופיל פני השטח של הבטון המטופל. היא אינה גורמת למים להתכדרר ואינה מותירה ברק על פני הבטון.
מכיוון שהמערכת נספגת לתוך התשתית, נשמר מראהו המקורי של הבטון, לרבות צבעו, רמת הגימור שלו ועמידותו בפני החלקה, בהתאם לתקן CAN2-75.1-M77.
קשיות פני השטח
ETT הוכחה כמגדילה את קשיות פני השטח של הבטון המטופל מדרגה 6 לדרגה 8 בסולם הקשיות של מוס.
עלייה זו תורמת לשיפור העמידות בפני בלאי, שחיקה והתדרדרות של פני השטח לאורך זמן.

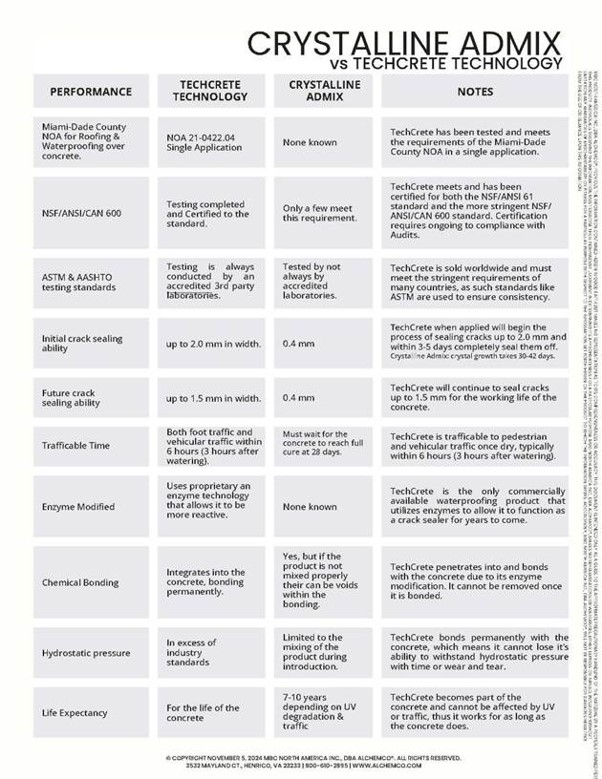

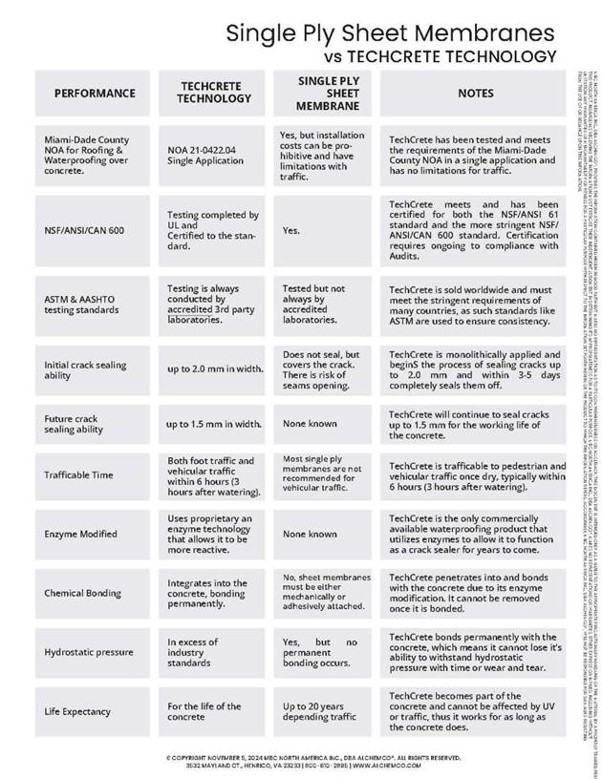

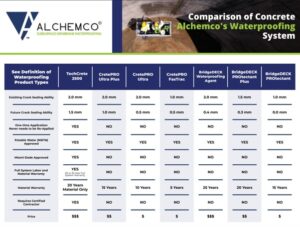

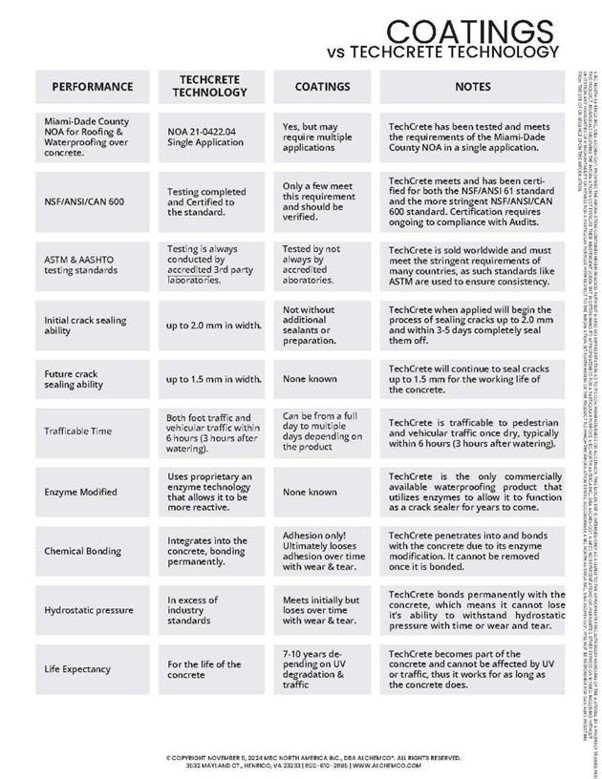

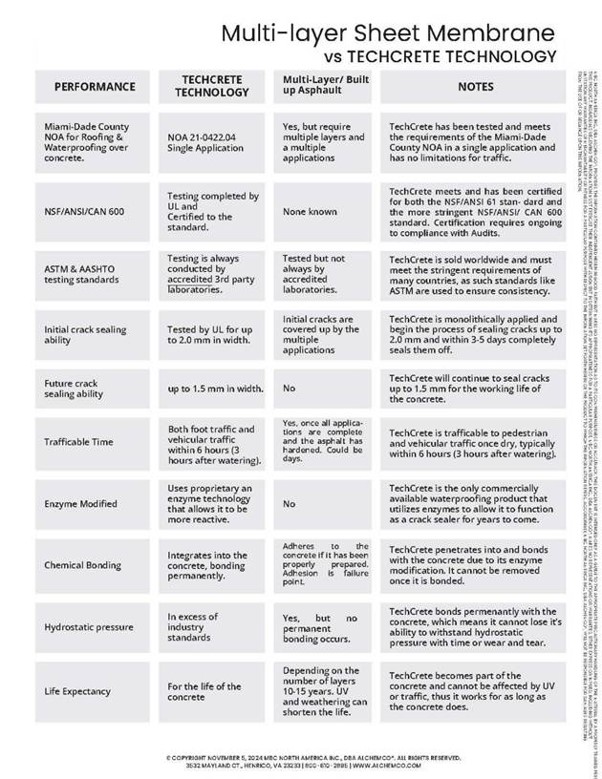

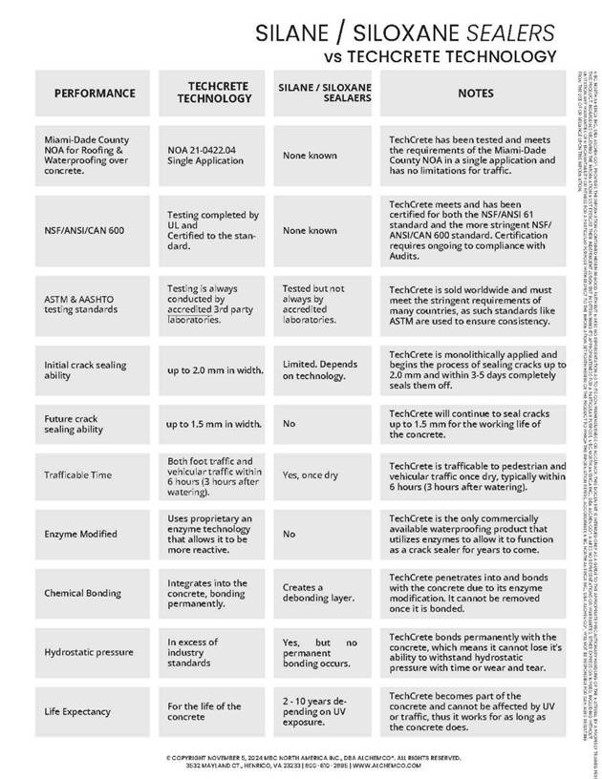

השוואת מוצרים
מגבלות
ETT מיועדת לשימוש בתשתיות בטון סופגות. ביצועיה תלויים ביכולתו של החומר לחדור אל תוך מערכת הנקבוביות של הבטון.
ביצועי המערכת עלולים להיפגע או להימנע בתשתיות שאינן סופגות, שבהן החומר אינו מסוגל לחדור ולהתפזר כראוי בתוך הבטון. משטחים צפופים, אטומים או כאלה המתנגדים לספיגת מים יחייבו הכנת שטח נוספת כדי להתאימם לטיפול.
תנועות מבניות עלולות גם הן להשפיע על ביצועי המערכת, מאחר ש־ETT אינה מיועדת להתמודד עם תנועה מתמשכת בתשתית. יש לטפל באופן מתאים במצבים הכוללים סדקים פעילים או סדקים הנמצאים בתנועה מתמשכת. ראו פרק „הכנת פני השטח”.
זיהום קיצוני של פני השטח, לרבות שמנים, ציפויים או חומרים אחרים, עלול למנוע חדירה תקינה של החומר. יש להסיר מזהמים אלה ולטפל במשטח במסגרת שלב הכנת פני השטח. ראו פרק „הכנת פני השטח”.
קיימות סביבתית
ETT היא מערכת על בסיס מים, אינה רעילה ואינה מכילה תרכובות אורגניות נדיפות — VOCs.

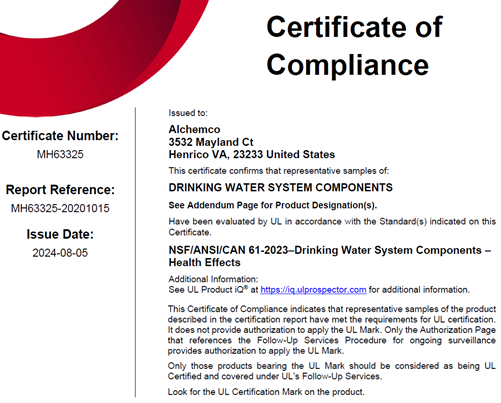

ETT מאושרת כבטוחה למגע עם מי שתייה בהתאם לתקן NSF/ANSI 61, ולכן מתאימה ליישומים במבנים ובמתקנים המיועדים לאגירת מי שתייה או הבאים עמם במגע.
מבנים מומלצים ליישום
האם ניתן ליישם ETT במבנה הזה?
ETT מומלצת ליישום במבני בטון סופגים שבהם מניעת חדירת מים, עמידות המבנה וביצועים ארוכי טווח הם שיקולים מרכזיים.

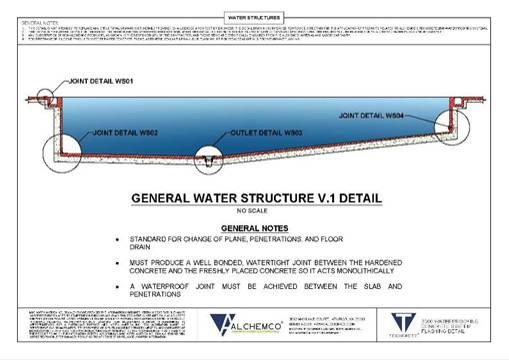

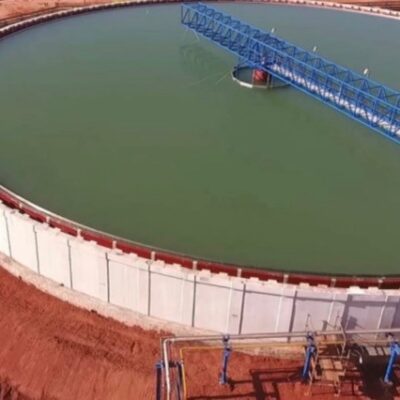

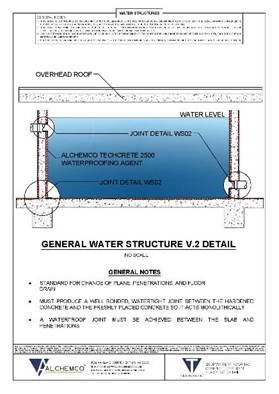

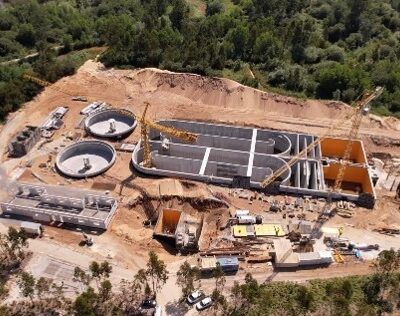

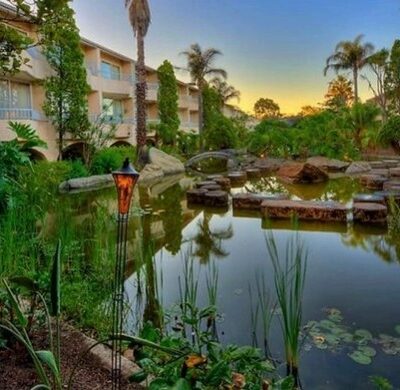

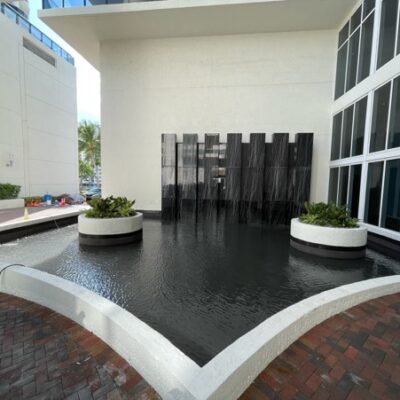

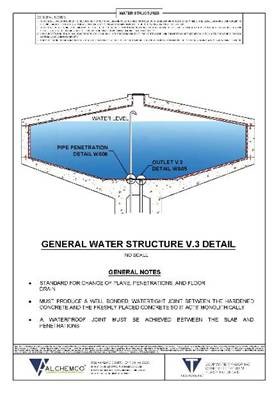

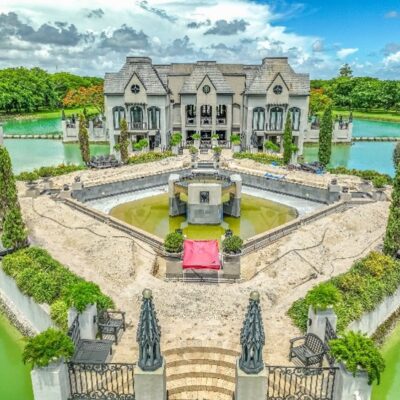

מבנים ומתקנים לאגירת מים
מבנים ומתקנים לאגירת מים מתאימים במיוחד ליישום של ETT. נוכחות הלחות תומכת בהפעלת המערכת ומעודדת את התגובה היוצרת ג׳ל בתוך מערכת הנקבוביות של הבטון, ובכך משפרת את הביצועים הכוללים של המערכת בסביבות אלה.
דוגמאות למבנים ולמתקנים מסוג זה:

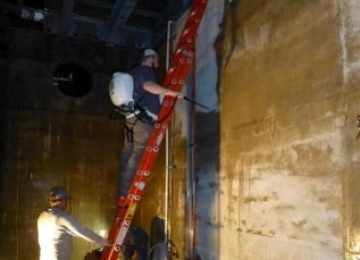

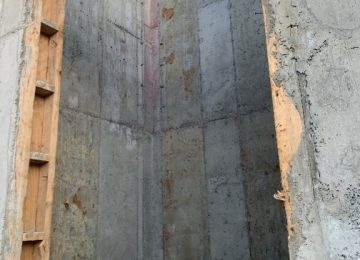

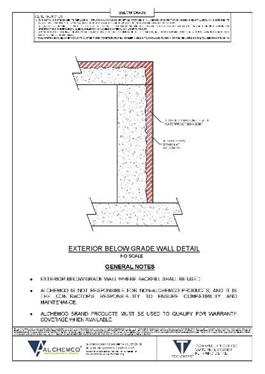

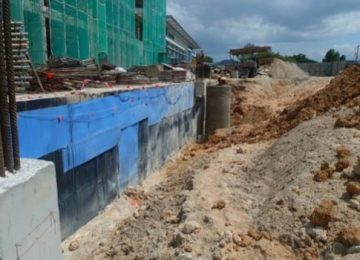

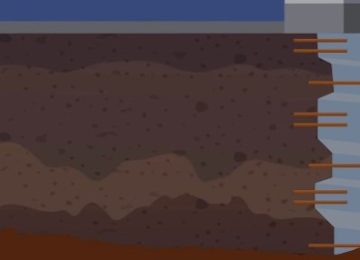

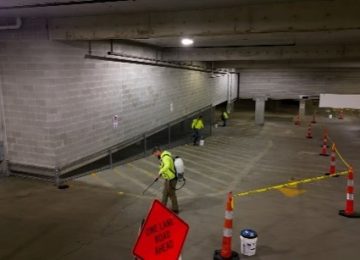

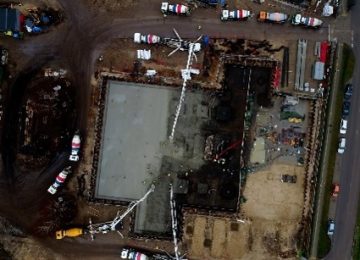

מבנים תת־קרקעיים
מבנים תת־קרקעיים מתאימים במיוחד ליישום ETT. מאחר ש־ETT היא מערכת איטום הפועלת מתחת לפני השטח ומתוך מטריצת הבטון, היא יכולה לספק הגנה יעילה גם כאשר היא מיושמת על כל אחד משני צדי אלמנט הבטון.
דוגמאות למבנים מסוג זה:

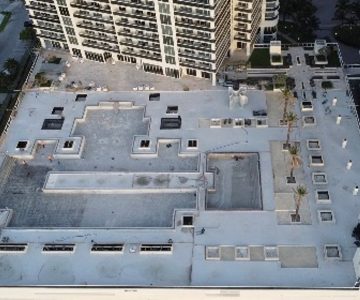

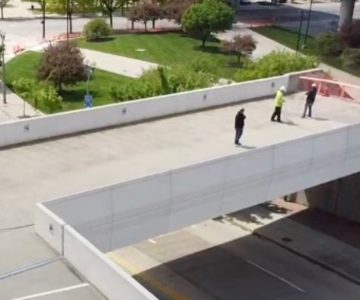

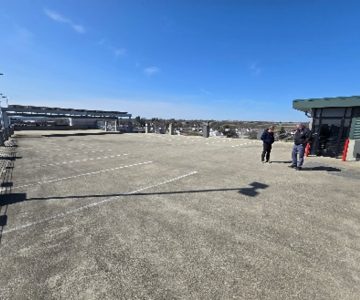

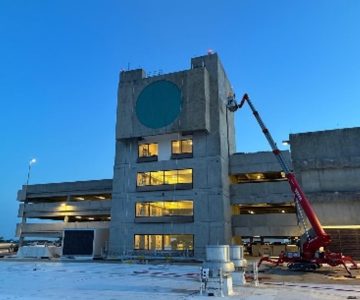

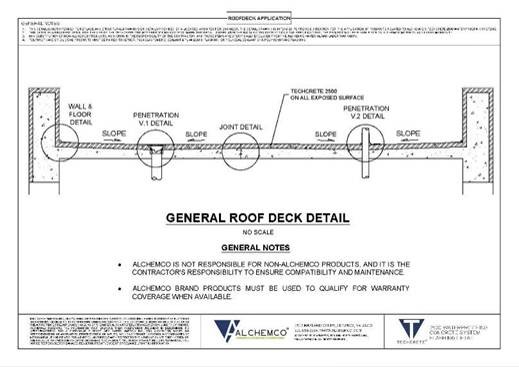

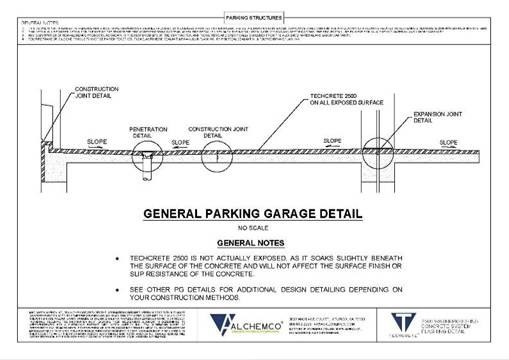

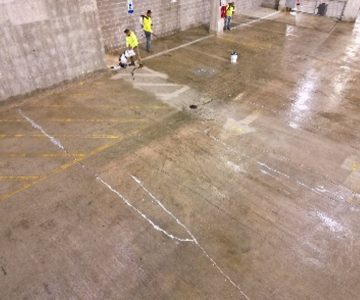

מבנים מוגבהים ומשטחי בטון אופקיים
מבני בטון מוגבהים ומשטחי בטון אופקיים מתאימים במיוחד ליישום ETT בשל חשיפתם לתנאי הסביבה. ETT תורמת לעמידות המבנה לאורך זמן ומספקת הגנה מפני תהליכי התדרדרות הנגרמים כתוצאה מגורמים סביבתיים.
דוגמאות למבנים ולמשטחים מסוג זה:

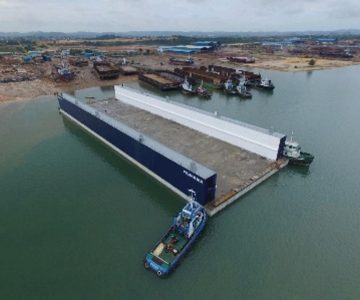

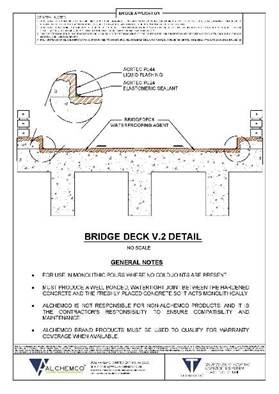

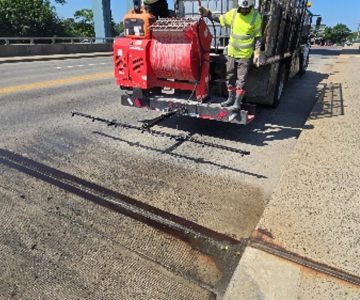

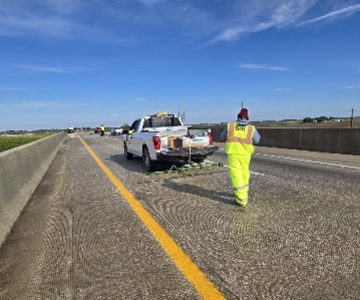

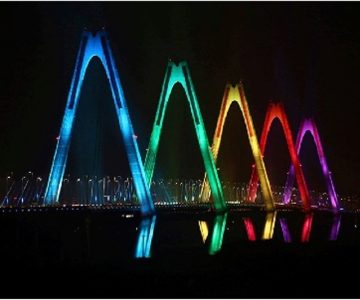

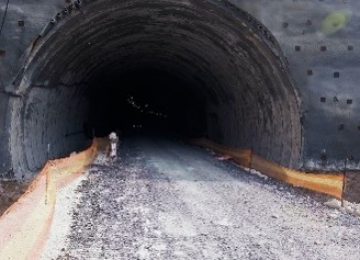

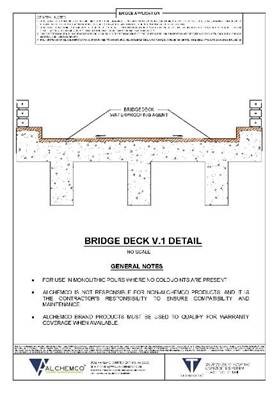

תשתיות ומבני תחבורה
מבני תשתית ותחבורה יכולים להפיק תועלת משמעותית מיישום ETT, במיוחד במקומות שבהם עמידות המבנה וההגנה על פלדת הזיון הן בעלות חשיבות מכרעת.
ETT מסייעת להאריך את חיי השירות של המבנה ופועלת לצמצום קורוזיה הנגרמת עקב חדירת מים ויוני כלוריד, לרבות כלורידים שמקורם במלחים המשמשים להפשרת קרח.
דוגמאות למבנים ולמשטחים מסוג זה:
מבנים שאינם מומלצים ליישום
ETT אינה מומלצת ליישום על תשתיות שאינן צמנטיות או על תשתיות שאינן בעלות מערכת נקבוביות סופגת המסוגלת לקלוט את החומר, מאחר שהתגובה הכימית של המערכת מבוססת על הסידן המצוי בבטון.
תשתיות שאינן מכילות כמות מספקת של רכיבים צמנטיים לא יאפשרו למערכת להשיג את הביצועים המיועדים. ראו פרק „שיקולים הנוגעים לתכנון תערובת ותנאי סף מינימליים”.
סוגי תשתיות, משטחים ומבנים
סוגי התשתיות המתאימים ליישום כוללים:
〉 בטון יצוק באתר
〉 בטון טרומי
〉 בטון מותז

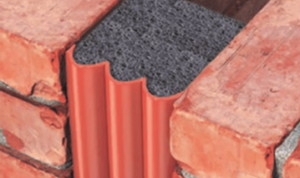

〉 בלוקי בטון
שיקולים מבניים
לפני היישום יש להעריך את מצבו של המבנה כדי לוודא שהוא מתאים לטיפול באמצעות המערכת.
תזוזות מבניות
יש לבצע הערכה קפדנית של מבנים שבהם קיימת תזוזה פעילה או מתמשכת. אף שניתן לטפל בסדקים כחלק מהמערכת, ETT אינה מיועדת להתמודד עם תזוזה מופרזת בתוך התשתית.

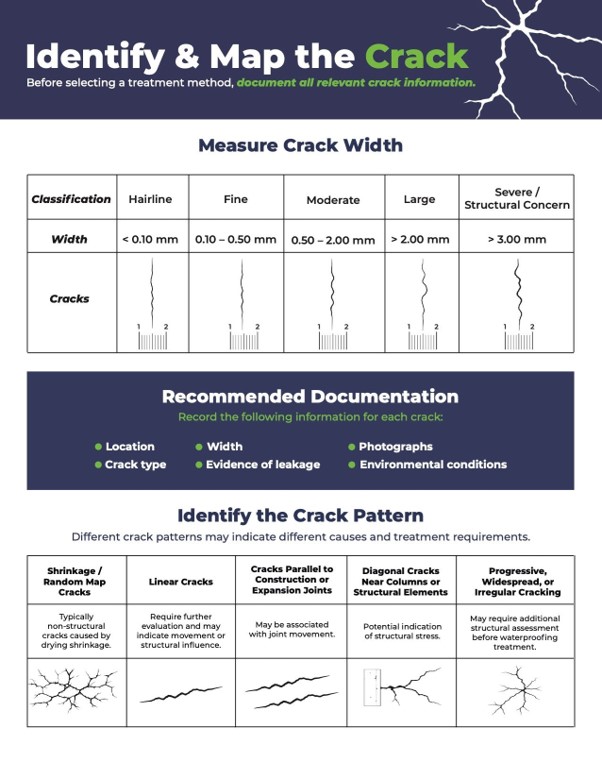

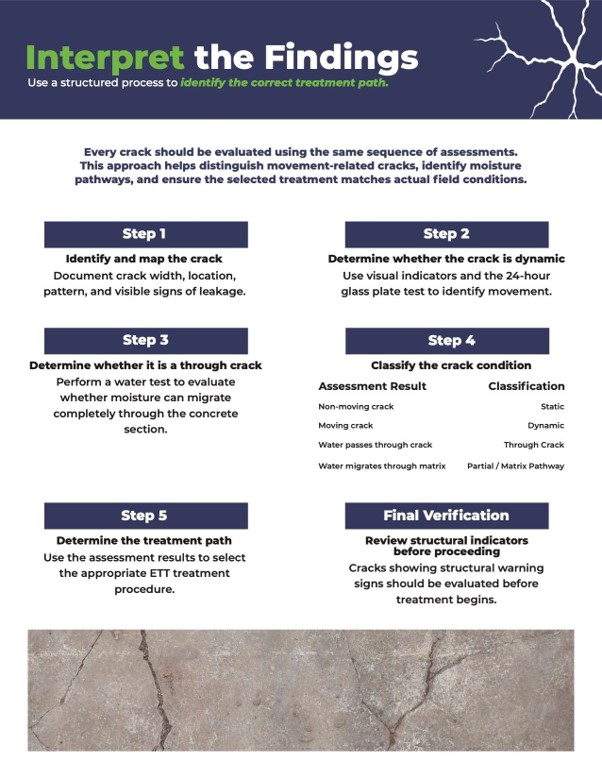

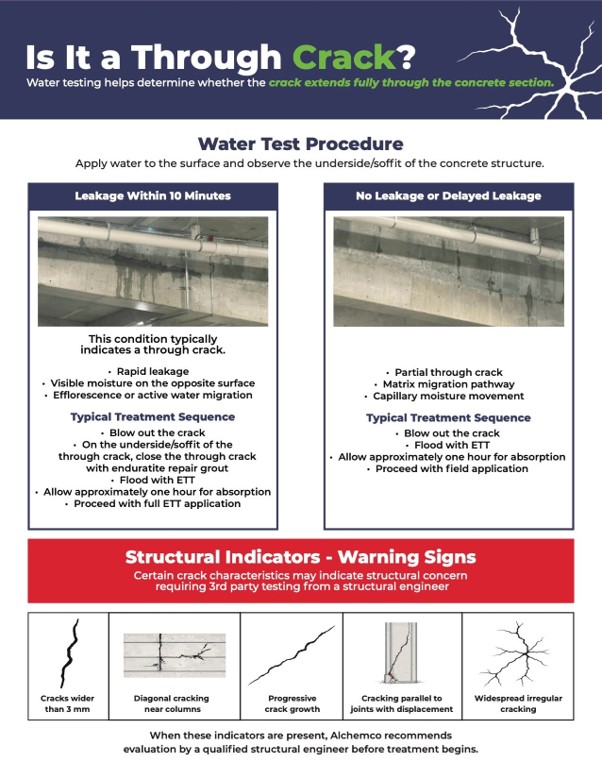

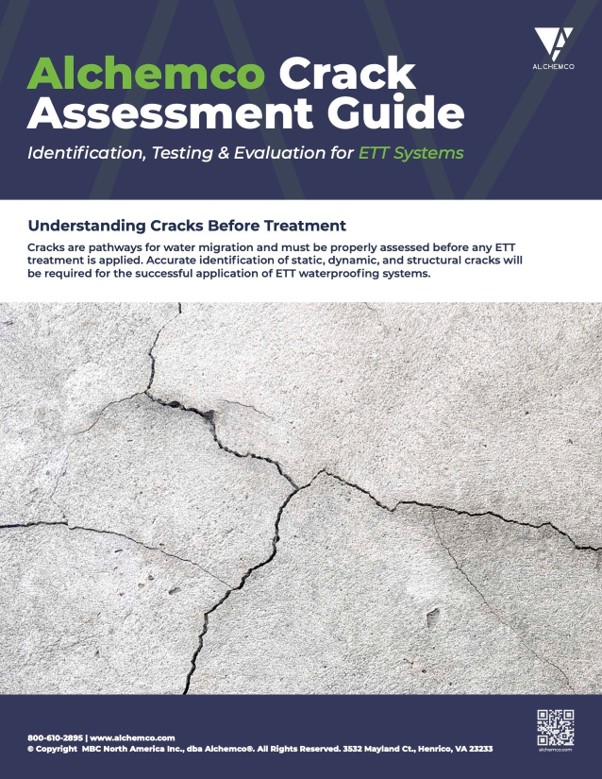

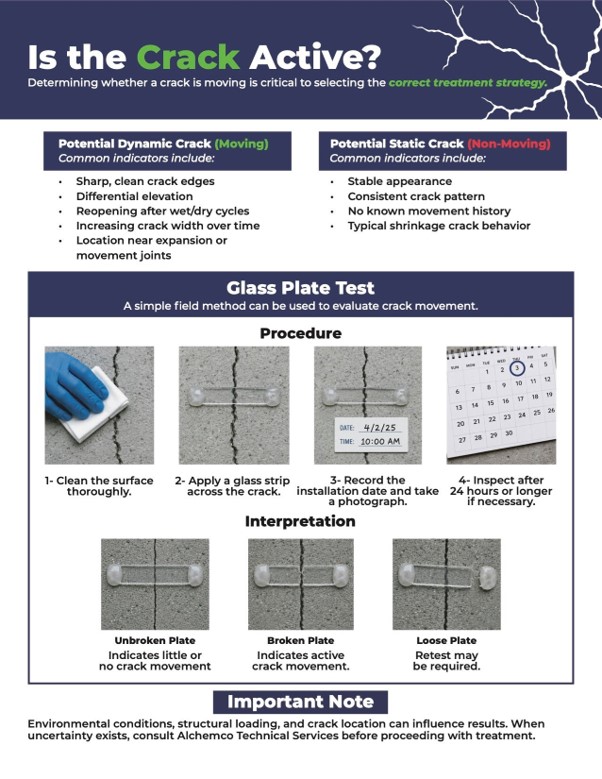

דפוסי סדיקה
יש לבחון את הסדיקה כדי לקבוע את סוג הסדקים, היקפם ואופן התפזרותם במבנה.
דפוסי סדיקה נרחבים או בלתי סדירים עשויים להצביע על בעיות מבניות בסיסיות. במקרים כאלה, על איש מקצוע מוסמך בתחום התכנון לבדוק את המבנה ולאשר את התאמתו לפני יישום המערכת.
מצב פלדת הזיון
במסגרת הערכת ההתאמה הכוללת של המבנה יש להתחשב גם במצבה של פלדת הזיון. סימנים לקורוזיה, להתנתקות או להתפוררות של חלקי בטון ולכתמי חלודה עשויים להעיד על תהליכי התדרדרות בתוך הבטון.
ETT תפעל למניעת נזקים נוספים, אך אינה יכולה לבטל או לתקן נזק שכבר נגרם.
כדי להבטיח ביצועים תקינים של המערכת, יש לוודא כי התנאים הבאים מתקיימים לפני היישום.
גיל הבטון ואשפרתו
גיל הבטון המומלץ במועד היישום הוא לפחות 28 יום. אם היישום מתוכנן להתבצע לפני שחלפו 28 יום ממועד יציקת הבטון, יש לפנות למחלקה הטכנית של דבטק.
יש לבצע לבטון אשפרה באמצעות מים. השימוש בחומרי אשפרה אינו מומלץ, משום שיהיה צורך להסירם במסגרת הכנת פני השטח.
חומרים אחרים, כגון גומי כלורי, שרפים, תחליבי שעווה וחומרים אקריליים, עשויים להתאים לשימוש בתהליך האשפרה, אך יהיה צורך להסירם באמצעות התזת גרגרים שוחקים או שטיפה כימית, כדי לאפשר חדירה תקינה של ETT. ראו פרק „הכנת פני השטח”.
דרישות עובי וחוזק
כדי שהבטון ייחשב מתאים לטיפול, עוביו המינימלי צריך להיות כ־76 מ״מ, ועליו לכלול זיון.
חוזק הבטון צריך להיות בטווח הבא:
〉 חוזק מינימלי: 20MPa (3,000psi);
〉 חוזק מרבי: 65MPa (9,500psi).
אם עובי הבטון קטן מ־3 אינץ׳ בנקודה כלשהי, יש לפנות למחלקה הטכנית של דבטק.
שיקולים הנוגעים לתכנון תערובת הבטון
יש לבחון את הרכב תערובת הבטון כדי לוודא את התאמתה למערכת ETT.
המגבלות על הרכב התערובת הן:
〉 תכולת אפר פחם מרחף מסוג F לא תעלה על 18%;
〉 תכולת אפר פחם מרחף מסוג C לא תעלה על 30%;
〉 אין מגבלה על תכולת סיגים;
〉 תכולת מיקרוסיליקה לא תעלה על 8%.
תנאי לחות
במועד היישום, פני השטח צריכים להיות יבשים למגע.
אין דרישות מחמירות בנוגע לתכולת הלחות בבטון, ובלבד שהבטון סופג ומסוגל לקלוט את החומר. אין צורך לבצע מדידת לחות.
נוכחות לחות בתוך הבטון תשפר את ביצועי התגובה היוצרת את הג׳ל.
מה קורה אם ירד גשם בלילה שלפני היישום?
אם ירד גשם במהלך הלילה, ניתן עדיין לבצע את היישום ביום שלמחרת, בתנאי שפני השטח יבשים למגע והבטון עדיין סופג.
כדי לבדוק את יכולת הספיגה, ניתן לשפוך כמות קטנה של מים על פני השטח ולבחון כיצד הם נספגים:
〉 אם המים מתכדררים או מצטברים בשלולית על פני השטח, הבטון רטוב מדי.
〉 אם המים אינם נספגים בבטון, גם ETT לא תוכל להיספג לתוכו.
טמפרטורת פני השטח
טמפרטורת פני השטח במועד היישום צריכה לעמוד בתנאים הבאים:
〉 טמפרטורה מרבית: 40°C, במגמת ירידה.
〉 טמפרטורה מינימלית: 5°C, במגמת עלייה.
תנאי סף מינימליים ליישום
כדי להבטיח ביצועים תקינים של המערכת, יש לוודא כי התנאים הבאים מתקיימים לפני היישום.
גיל הבטון ואשפרתו
גיל הבטון המומלץ במועד היישום הוא לפחות 28 יום. אם היישום מתוכנן להתבצע לפני שחלפו 28 יום ממועד יציקת הבטון, יש לפנות למחלקה הטכנית של Alchemco.
יש לבצע לבטון אשפרה באמצעות מים. השימוש בחומרי אשפרה אינו מומלץ, משום שיהיה צורך להסירם במסגרת הכנת פני השטח.
חומרים אחרים, כגון גומי כלורי, שרפים, תחליבי שעווה וחומרים אקריליים, עשויים להתאים לשימוש בתהליך האשפרה, אך יהיה צורך להסירם באמצעות התזת גרגרים שוחקים או שטיפה כימית, כדי לאפשר חדירה תקינה של ETT. ראו פרק „הכנת פני השטח”.
דרישות עובי וחוזק
כדי שהבטון ייחשב מתאים לטיפול, עוביו המינימלי צריך להיות כ־76 מ״מ, ועליו לכלול זיון.
חוזק הבטון צריך להיות בטווח הבא:
〉 חוזק מינימלי: 20MPa (3,000psi).
〉 חוזק מרבי: 65MPa (9,500psi).
אם עובי הבטון קטן מ־76 מ"מ בנקודה כלשהי, יש לפנות למחלקה הטכנית של דבטק.
שיקולים הנוגעים לתכנון תערובת הבטון
יש לבחון את הרכב תערובת הבטון כדי לוודא את התאמתה למערכת ETT.
המגבלות על הרכב התערובת הן:
〉 תכולת אפר פחם מרחף מסוג F לא תעלה על 18%.
〉 תכולת אפר פחם מרחף מסוג C לא תעלה על 30%.
〉 אין מגבלה על תכולת סיגים.
〉 תכולת מיקרוסיליקה לא תעלה על 8%.
תנאי לחות
במועד היישום, פני השטח צריכים להיות יבשים למגע.
אין דרישות מחמירות בנוגע לתכולת הלחות בבטון, ובלבד שהבטון סופג ומסוגל לקלוט את החומר. אין צורך לבצע מדידת לחות.
נוכחות לחות בתוך הבטון תשפר את ביצועי התגובה היוצרת את הג׳ל.
מה קורה אם ירד גשם בלילה שלפני היישום?
אם ירד גשם במהלך הלילה, ניתן עדיין לבצע את היישום ביום שלמחרת, בתנאי שפני השטח יבשים למגע והבטון עדיין סופג.
כדי לבדוק את יכולת הספיגה, ניתן לשפוך כמות קטנה של מים על פני השטח ולבחון כיצד הם נספגים:
〉 אם המים מתכדררים או מצטברים בשלולית על פני השטח, הבטון רטוב מדי.
〉 אם המים אינם נספגים בבטון, גם ETT לא תוכל להיספג לתוכו.
טמפרטורת פני השטח
טמפרטורת פני השטח במועד היישום צריכה לעמוד בתנאים הבאים:
〉 טמפרטורה מרבית: 40°C במגמת ירידה;
〉 טמפרטורה מינימלית: 5°C במגמת עלייה.
בחירת מערכת ETT
אנו מציעים מגוון מערכות ETT המיועדות לתת מענה לסוגים שונים של מבנים. כל מערכת מותאמת לדרישות ביצוע ייחודיות, תוך שימוש באותה טכנולוגיה תת־שטחית מוכחת.

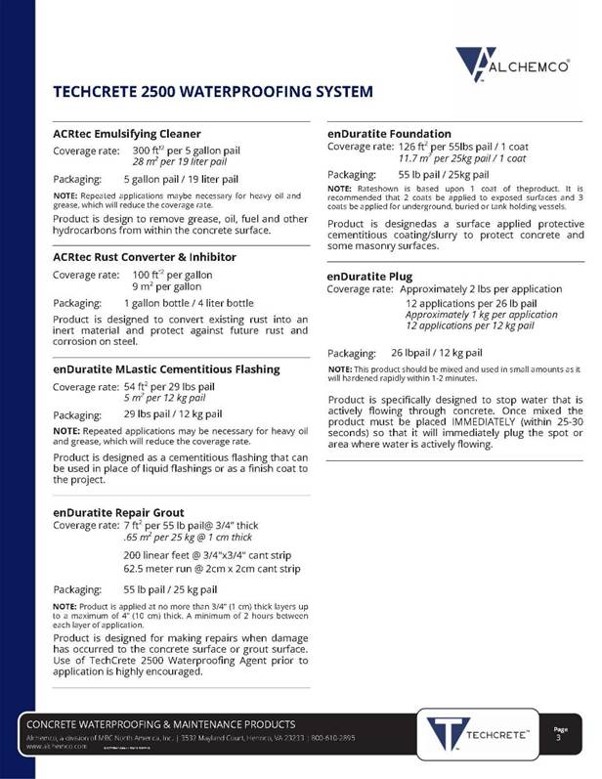

לצד מערכות אלה מוצע מגוון רחב של מוצרי עזר ומוצרים משלימים, המאפשרים יישום של מערכת כוללת ומשולבת — לרבות הכנת פני השטח, טיפול בסדקים, טיפול בפרטי איטום וביצוע תיקונים.
מערכות ליבה – פתרונות למבנים עיליים
מערכת TechCrete Watertite
מערכת TechCrete Watertite מורכבת מממברנת האיטום התת־שטחית המובילה שלנו, TechCrete 2500, בשילוב עם התוסף הנלווה TechCrete Admix.
זוהי המערכת הנפוצה ביותר שלנו. היא תוכננה כפתרון איטום תת־שטחי למגוון רחב של מבני בטון.

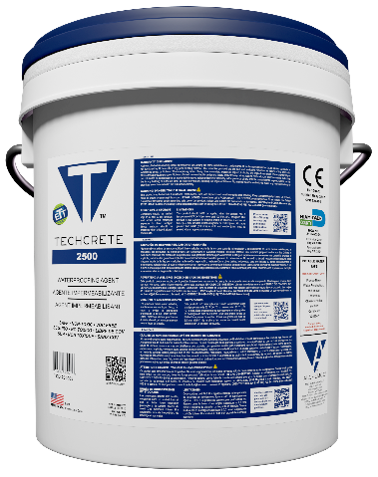

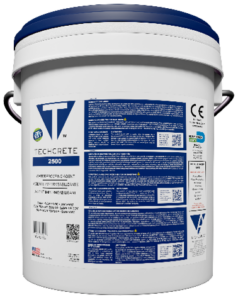

TechCrete 2500
TechCrete 2500 הוא חומר איטום המיושם על פני השטח ומשתמש בטכנולוגיית Enzymatic TechCrete Technology (ETT). הוא מתאים ליישום על בטון חדש או קיים.
החומר מיושם ישירות על פני הבטון ונספג לתוכו, כדי לספק הגנה תת־שטחית מבלי ליצור שכבת ציפוי חיצונית. TechCrete 2500 משמש כרכיב העיקרי של מערכת TechCrete המיושם באתר.
מאפיינים ייחודיים של מוצר ETT
〉 אוטם סדקים קיימים ברוחב של עד 2.0 מ״מ.
〉 אוטם סדקים עתידיים ברוחב של עד 1.5 מ״מ.
〉 אינו דורש יישומים חוזרים בעתיד.
תכונות פיזיקליות
〉 חסר צבע, שקוף עד אטום מעט, חסר ריח ובעל תחושה סבונית.
〉 אינו רעיל ומתכלה ביולוגית.
〉 שיעור המוצקים הבלתי נדיפים: 26.55%.
〉 משקל סגולי בטמפרטורה של 25°: 1.21.
〉 נקודת הבזק: אין נקודת הבזק ממשית; החומר רותח בטמפרטורה של 101°C.
〉 טמפרטורת הצתה עצמית: לא רלוונטית; החומר אינו נפיץ.
〉 ערך הגבה: pH 11.51.

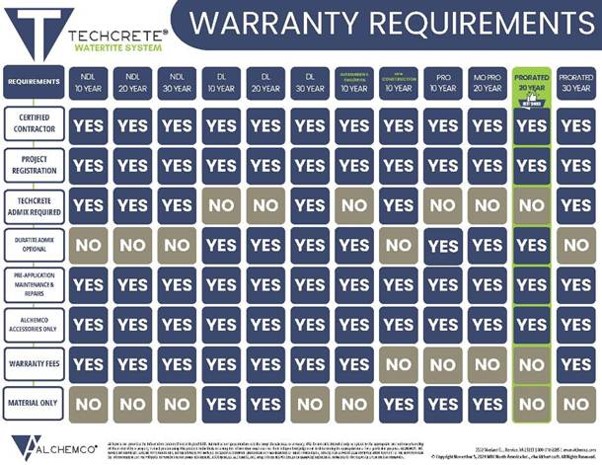

אחריות
אחריות EMERALD ל־20 שנה
לבנייה חדשה או למבנה קיים
אחריות מלאה של המערכת, הכוללת חומרים ועבודה.

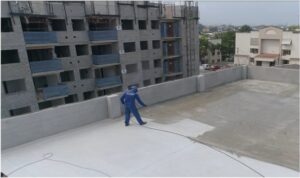

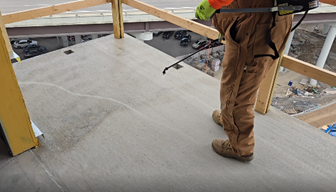

במסגרת המערכת יש ליישם בהתזה את חומר האיטום TechCrete 2500 לאחר השלמת אשפרת הבטון — כעבור 28 יום — וכן להשתמש בכל יתר מוצרי TechCrete הנדרשים.
אחריות PLATINUM ל־30 שנה
לבנייה חדשה בלבד ובתנאי שהמערכת כוללת TechCrete Admix
האחריות מחייבת שימוש בשני הרכיבים הבאים:
〉 תוסף הבטון TechCrete Admix, המוסף בזמן יציקת הבטון.
〉 חומר האיטום TechCrete 2500, המיושם לאחר השלמת אשפרת הבטון — כעבור 28 יום.
בנוסף, יש להשתמש בכל יתר מוצרי TechCrete הנדרשים להשלמת המערכת.

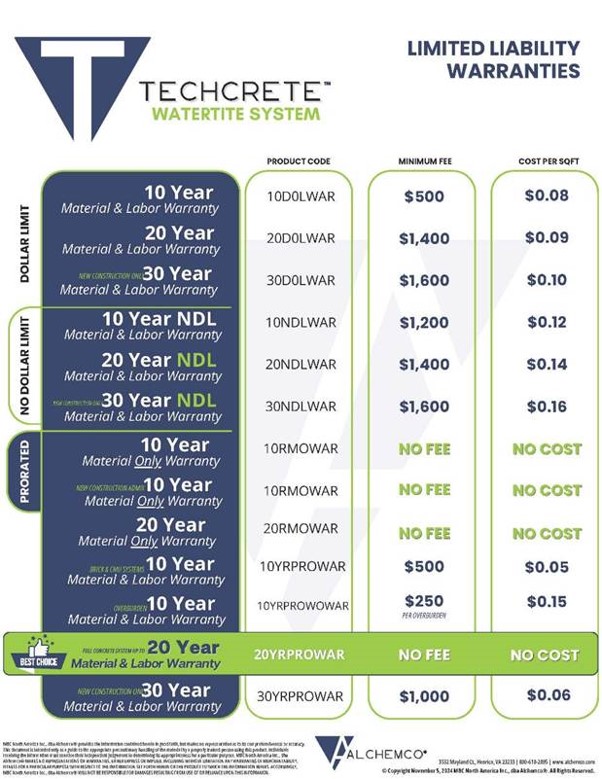

מסלולי אחריות נוספים
קיימים גם מסלולי אחריות הכוללים הגבלת סכום כספית, וכן מסלולי אחריות ללא הגבלת סכום.
חיי מדף, אחסון והובלה
ל־Alchemco TechCrete 2500 אין חיי מדף מוגדרים הידועים ליצרן.
יש לאחסן את המוצר הרחק מאור שמש ישיר בכל עת. חשיפה לאור שמש ישיר בתנאי טמפרטורה גבוהה עלולה לפגוע ביעילות המוצר.
יש למנוע את קפיאת החומר. אם המוצר קפא, ניתן להשאירו בטמפרטורת החדר עד להפשרתו.
יש להגן על החומר מפני טמפרטורות קיצוניות במהלך ההובלה והאחסון. אין להשאיר את המוצר חשוף לחום או לקור קיצוניים למשך פרקי זמן ממושכים.
מגבלות
Alchemco TechCrete 2500 אינו מתאים לאיטום המקרים הבאים:
〉 סדקים בבטון שרוחבם עולה על 2.0 מ״מ.

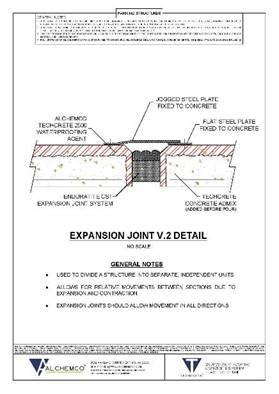

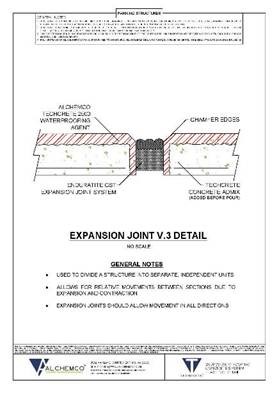

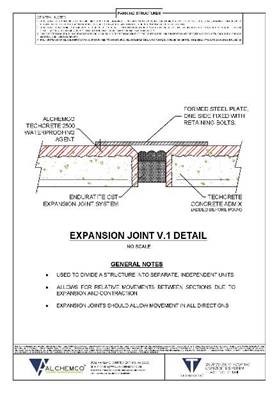

〉 תפרי התפשטות.
〉 סדקים פעילים, משתנים או נעים.
〉 סדקים מבניים.
〉 תפרים קרים.
〉 תפרי בנייה.
〉 תפרי השקה.
〉 תפרי יציקה.

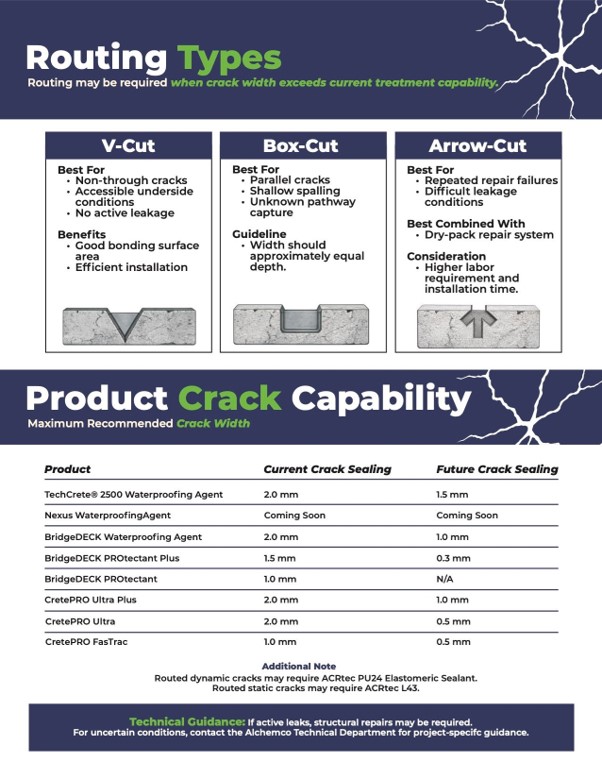

במקרים אלה יש לבצע טיפול באמצעות מוצרי העזר וההשלמה המתאימים. ראו פרק „מערכות תומכות – מוצרים נלווים”.

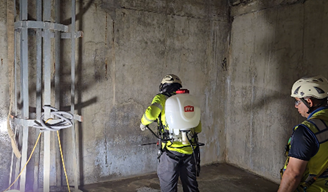

אופן היישום
יש לעיין בנוהל המלא ליישום מערכת ETT:

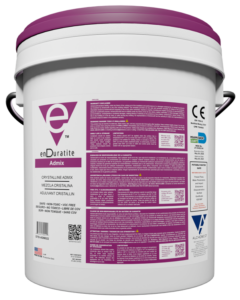

TechCrete ADMIX
תוסף איטום קבוע לבטון ולטיט. התוסף יוצר גבישים בלתי מסיסים בנימים מוליכי המים שבתערובת, חוסם את מעבר המים ומבטיח הגנה ארוכת טווח.
ניתן להשתמש ב־TechCrete Admix בתערובות טיט ובמערכות צמנטיות נוזליות המיושמות על פני השטח. הלחות והסיד שבתערובת מגיבים עם החומרים הכימיים שבתוסף ויוצרים מחסום החודר לעומק המבנה הנימי של הבטון.
איטום מלא מתקבל בדרך כלל בתוך 7 עד 10 ימים, בהתאם לתכנון התערובת ולתהליך האשפרה. התוסף יעיל כנגד לחץ מים חיובי ושלילי ונשאר פעיל, כך שהוא מופעל מחדש בכל חשיפה למים.
יתרונות עיקריים
〉 מספק איטום לכל אורך חיי המבנה.
〉 אינו דורש תחזוקה.
〉 אינו דורש יישומים חוזרים בעתיד.
〉 אוטם סדקים קיימים ועתידיים ברוחב של עד 1/64 אינץ׳ — 0.4 מ״מ.
〉 אינו מכיל תרכובות אורגניות נדיפות — VOCs.
〉 מספק תכונות איטום מעולות באמצעות הפיכתו לחלק בלתי נפרד מהמבנה.
〉 מגן על הבטון ועל פלדת הזיון מפני חומרים קורוזיביים הנישאים במים.
〉 הפעילות הגבישית מופעלת מחדש בעת מגע עם מים ומספקת הגנה נוספת לטווח ארוך.
〉 יעיל כנגד לחץ מים חיובי ושלילי ומפחית את לחץ האדים.
〉 אינו רעיל ואינו גורם לפגיעה בטעם או בריח.
〉 מאפשר מילוי חוזר מוקדם.
〉 מגשר על סדקים נימיים ברוחב של עד 1/64 אינץ׳ — 0.4 מ״מ.

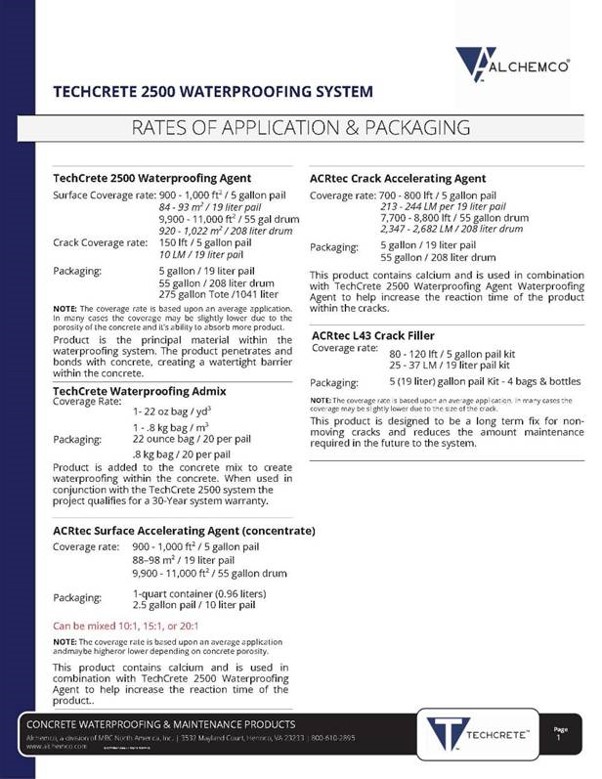

אריזה
מינון
〉 שקית אחת במשקל 22oz לכל יארד מעוקב של בטון.
〉 שקית אחת במשקל 0.8 ק״ג לכל מטר מעוקב של בטון.
אריזה
〉 20 שקיות מסיסות בדלי בנפח 5 גלון.
〉 אבקה בתפזורת במשקל 400lb — כ־181 ק״ג.
חיי מדף ואחסון
יש לאחסן את המוצר במקום קריר ויבש, הרחק מכל מקור חום ומאור שמש.
חיי המדף של המוצר הם עד 24 חודשים, בתנאי שהוא נשמר באריזתו המקורית הסגורה ובהתאם להנחיות האחסון. יש להקפיד על אותן הנחיות גם כאשר המוצר מאוחסן באתר הפרויקט.
אופן היישום
ניתן להוסיף את TechCrete Admix לבטון או לטיט במפעל ייצור הבטון, או ישירות למערבל באתר העבודה.
מומלץ להוסיף את TechCrete Admix לתערובת היבשה, לפני הוספת המים, כדי להבטיח פיזור אחיד של התוסף.
סדרת CretePRO
סדרת CretePRO כוללת שלושה פתרונות איטום: CretePRO ULTRA PLUS, CretePRO ULTRA ו־CretePRO FasTrac.
המוצרים מבוססים על טכנולוגיית Enzymatic TechCrete Technology (ETT). לאחר יישומם בהתזה הם חודרים אל הנימים, הנקבוביות והסדקים שבבטון ויוצרים מחסום איטום תת־שטחי בתוך מטריצת הבטון.
מכיוון שהחומר פועל מתוך הבטון ובעל יכולת ריפוי עצמי, הוא מספק הגנה ארוכת טווח מפני חדירת מים ומזהמים. מנגנון האיטום מופעל מחדש במגע עם מים ומסייע באיטום סדקים חדשים הנוצרים בהמשך.
המוצרים מתאימים למגוון יישומים שבהם נדרשים איטום יעיל ושמירה על עמידות הבטון לאורך זמן.
| מוצר | תיאור ויישומים | סדקים קיימים | סדקים עתידיים | אחריות מוגבלת לחומר |
|---|---|---|---|---|
| CretePRO ULTRA PLUS | הפתרון המתקדם ביותר בסדרה. מיועד להגנה מוגברת בתנאי סביבה קשים ובמזג אוויר קיצוני. | עד 2.0 מ״מ | עד 1.0 מ״מ | 15 שנה |
| CretePRO ULTRA | מערכת איטום יעילה המתאימה למגוון יישומים אופקיים ואנכיים. | עד 2.0 מ״מ | עד 0.5 מ״מ | 10 שנים |
| CretePRO FasTrac | פתרון איטום פשוט ומהיר המתאים להגנת איטום שגרתית. | עד 1.0 מ״מ | עד 0.5 מ״מ | 5 שנים |
תכונות פיזיקליות
〉 מראה: חסר צבע, שקוף עד אטום מעט.
〉 חסר ריח ובעל תחושה סבונית.
〉 אינו רעיל ומתכלה ביולוגית.
〉 שיעור המוצקים הבלתי נדיפים: 26.55%.
〉 משקל סגולי בטמפרטורה של 25°C : 1.2.
〉 נקודת הבזק: אין נקודת הבזק ממשית; החומר רותח בטמפרטורה של 101°C.
〉 טמפרטורת הצתה עצמית: לא רלוונטית.
〉 החומר אינו נפיץ.
〉 צמיגות: 14.3 סנטיפואז, או 0.1172 סטוקס.
〉 ערך הגבה: pH 11.51.
כושר כיסוי ואריזות
| סוג היישום | סוג האריזה | כושר הכיסוי |
|---|---|---|
| פני שטח | דלי 5 גלון — 19 ליטר | 900–1,000 רגל רבועה, או 84–93 מ״ר |
| פני שטח | חבית 55 גלון — 208 ליטר | 9,900–11,000 רגל רבועה, או 920–1,022 מ״ר |
| טיפול בסדקים | דלי 5 גלון — 19 ליטר | 150 רגל אורך, כ־45.7 מטרים |
מגבלות
מוצרי CretePRO אינם מיועדים לטיפול במקרים הבאים:
〉 סדקים החורגים מכושר האיטום המרבי של המוצר שנבחר;

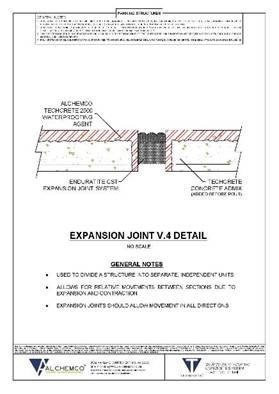

〉 תפרי התפשטות;
〉 סדקים פעילים, משתנים או נעים.
〉 סדקים מבניים.
〉 תפרים קרים.
〉 תפרי בנייה.
〉 תפרי השקה.
〉 תפרי יציקה.
במקרים אלה נדרש טיפול באמצעות מוצרי העזר וההשלמה המתאימים.
אופן היישום
יש לעיין בנוהל היישום המלא של מערכת ETT לפני תחילת העבודה:
למידע טכני נוסף:

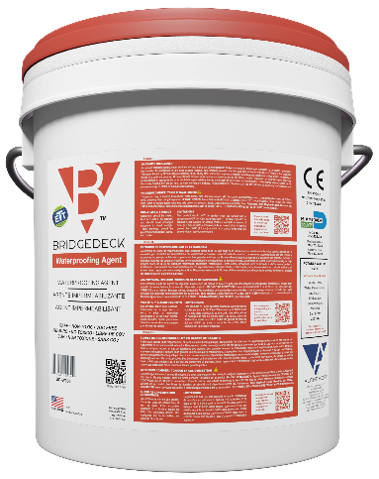

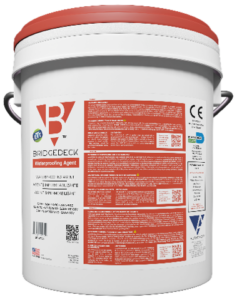

סדרת BridgeDECK
סדרת BridgeDECK כוללת מגוון מוצרים שנועדו להגן על מבני בטון החשופים לתנועת כלי רכב, לכלורידים ולתנאי סביבה קשים, ולהאריך את חיי השירות שלהם.
מוצרי BridgeDECK פותחו במיוחד ליישומי תשתיות תחבורה, שבהם עמידות וביצועים ארוכי טווח הם גורמים חיוניים. מלחים להפשרת קרח הם גורם משמעותי בהתדרדרות המוקדמת של תשתיות תחבורה, וסדרת BridgeDECK מספקת מענה לבעיה זו.
השוואה בין מוצרי BridgeDECK
| מוצר | תיאור | סדקים קיימים | סדקים עתידיים | מרווח בין יישומים | אחריות מוגבלת לחומר |
|---|---|---|---|---|---|
| BridgeDECK Waterproofing Agent | מערכת האיטום המקיפה ביותר בסדרה, שפותחה במיוחד להגנת תשתיות תחבורה לאורך חיי התכן שלהן | עד 2.0 מ״מ | עד 1.0 מ״מ | 25 שנה | 25 שנה |
| BridgeDECK PROtectant PLUS | ממברנת איטום תת־שטחית גמישה המגינה מפני מים ומזהמים, לרבות יוני כלוריד | עד 1.5 מ״מ | עד 0.3 מ״מ | 20 שנה | 20 שנה |
| BridgeDECK PROtectant | מערכת להגנת בטון בתנאי קפיאה והפשרה, יוני כלוריד וחדירת מי מלח | עד 1.0 מ״מ | עד 0.3 מ״מ | 15 שנה | 15 שנה |
תכונות פיזיקליות
〉 מראה: חסר צבע עד אטום מעט וללא ריח.
〉 אינו רעיל ומתכלה ביולוגית.
〉 שיעור המוצקים הבלתי נדיפים: 26.55%.
〉 נקודת רתיחה: 101°C.
〉 צמיגות: 14.3 סנטיפואז.
〉 ערך הגבה: pH 11.51.
כושר כיסוי ואריזה
| סוג היישום | כושר הכיסוי |
|---|---|
| פני שטח – דלי 19 ליטר | 84–93 מ״ר |
| פני שטח – חבית 208 ליטר | 920–1,022 מ״ר |
| טיפול בסדקים – דלי 19 ליטר | כ־45.7 מטרים אורך |
אריזות
〉 דלי בנפח 19 ליטר.
〉 חבית בנפח 208 ליטר.
〉 מכל IBC בנפח 1,041 ליטר.
חיי מדף, אחסון והובלה
למוצרים המפורטים לעיל אין חיי מדף מוגדרים הידועים ליצרן.
יש לאחסן את המוצרים הרחק מאור שמש ישיר בכל עת. חשיפה לאור שמש ישיר בטמפרטורות גבוהות עלולה לפגוע ביעילותם.
יש למנוע את קפיאת החומר. אם המוצר קפא, ניתן להשאירו בטמפרטורת החדר עד להפשרתו.
יש להגן על החומר מפני טמפרטורות קיצוניות במהלך ההובלה והאחסון. אין להשאירו חשוף לחום או לקור קיצוניים לפרקי זמן ממושכים.
מגבלות
המוצרים אינם מתאימים לאיטום המקרים הבאים:
〉 סדקים בבטון שרוחבם עולה על כושר האיטום המרבי של המוצר שנבחר.
〉 תפרי התפשטות.
〉 סדקים פעילים, משתנים או נעים.
〉 סדקים מבניים.
〉 תפרים קרים.
〉 תפרי בנייה.
〉 תפרי השקה.
〉 תפרי יציקה.
במקרים אלה יש לבצע טיפול באמצעות מוצרי העזר וההשלמה המתאימים. ראו פרק „מערכות תומכות – מוצרים נלווים”.
אופן היישום
יש לעיין בנוהל המלא ליישום מערכת ETT:
לקבלת מידע נוסף, יש לעיין בגיליונות הנתונים הטכניים של המוצרים:
גיליונות הנתונים הטכניים של Alchemco
מערכות תומכות – מוצרים נלווים
סדרת ACRtec
סדרת ACRtec כוללת מוצרים שנועדו להשלים את מערכות ETT ולאפשר מענה לכל שלבי הפרויקט. המוצרים מיועדים להכנת פני השטח, לטיפול בסדקים, ליצירת פרטי איטום ולהגנה על פלדת הזיון, ובכך מאפשרים שילוב מלא של כל צורכי האיטום בפרויקט.
מוצרים אלה חיוניים להשגת פתרון אטום למים ועשויים להידרש כתנאי לקבלת אחריות במערכות מסוימות.
חומרי ניקוי והכנת פני השטח
ACRtec Concrete & Masonry Cleaner
ACRtec Concrete & Masonry Cleaner מחליף חומרי ניקוי חריפים ומסוכנים המשמשים לניקוי בטון ובנייה. ייחודו של המוצר הוא ביכולתו להציג ביצועים טובים יותר מתמיסות חומציות ובסיסיות חריפות, תוך שהוא נותר בלתי קורוזיבי ואינו גורם לגירוי בעור.
המוצר קיבל דירוג HMIS של 0-0-0 ואינו מוגדר כחומר מפוקח על ידי משרד התחבורה האמריקאי.
ACRtec Concrete & Masonry Cleaner עוטף ומרים שמנים שמקורם בנפט, שומנים צמחיים ושומנים מן החי, וכן לכלוך ומשקעים, מבלי ליצור תחליב.
למוצר אין דרישת חמצן ביוכימית ניתנת לזיהוי, ודרישת החמצן הכימית שלו נמוכה מ־100. לכן הוא אינו צפוי ליצור בעיות נוספות במי הנגר והשפכים.
זהו נוזל מרוכז המנקה, מבהיר, מנטרל ריחות ומגן בתהליך פשוט בן שלב אחד: מיישמים ושוטפים.
המוצר מאושר על ידי NSF למגוון שימושים, לרבות הסיווגים A1, A2, A3, A4, A5, A8, C1, C2 ו־D1.
יתרונות עיקריים
〉 אינו קורוזיבי.
〉 אינו מכיל חומצה.
〉 מפרק שומנים מן החי.
〉 אינו יוצר תחליב.
〉 אינו חומר מפוקח להובלה.
〉 מנטרל ריחות.
〉 אינו קאוסטי.
〉 מרים שומנים וגריז.
〉 מפרק שומנים צמחיים.
〉 תהליך ניקוי בן שלב אחד.
〉 בטוח לשימוש על צבע, מתכת וזכוכית.
〉 מאושר על ידי NSF.
תכונות פיזיקליות
〉 מראה: נוזל שקוף בגוון ענבר.
〉 משקל סגולי: 1.12 ± 0.02.
〉 ריח: ריח סבוני עדין.
〉 נקודת קיפאון: נמוכה מ־-32°C.
〉 נקודת רתיחה: גבוהה מ־101°C.
〉 מסיסות במים: 100%.
| תכונה | נתון |
|---|---|
| התכלות ביולוגית | כן — 100% |
| מצב צבירה | נוזל |
| ריח | ריח עדין של חומר ניקוי |
| יציבות בקור | -32°C |
| עוצמת הניקוי | חזקה |
| פוספטים | ללא |
| יכולת הרטבה | מצוינת |
| דליקות | אינו דליק |
| נקודת רתיחה | 101°C |
| מסיסות במים | 100% |
| תרכובות אורגניות נדיפות — VOC | ללא |
| שיעור חומרים נדיפים בנפח | לא רלוונטי |
| חומרים מסרטנים | ללא |
| חיי מדף | שנה אחת |
| מוטגניות | אינו מוטגני |
| מגבלות רעילות | אינו רעיל |
| התכלות | מתכלה ביולוגית |
כושר כיסוי ואריזה
〉 כושר כיסוי: 232 מ״ר לדלי של 19 ליטר.
〉 אריזות: דלי של 19 ליטר או חבית של 208 ליטר.
משטחים מלוכלכים מאוד עשויים לדרוש כמות גדולה יותר של חומר. מומלץ לבצע יישום באזור ניסוי קטן כדי לוודא את שיעור הכיסוי המתאים.
חיי מדף ואחסון
חיי המדף של המוצר הם יותר משנה. המוצר יציב במחזורי קפיאה והפשרה.
יש לשמור את המכל סגור כאשר אינו בשימוש. מומלץ להרכיב משקפי מגן בעת הטיפול במוצר. אין צורך בכפפות מיוחדות או בציוד מגן נוסף.
בשל ערך ההגבה הנמוך של המוצר, אין להשתמש בצנרת או במחברים העשויים מאלומיניום.
יש להקפיד על אותן הנחיות גם בעת אחסון המוצר באתר הפרויקט.
אופן היישום
לפני היישום יש לעיין בפרק:
1. המוצר מוכן לשימוש, אך ניתן לדלל אותו לפי הצורך. יש ליישם אותו על פני הבטון באמצעות מרסס משאבה בלחץ נמוך.
2. לקבלת התוצאות הטובות ביותר, יש ליישם כאשר טמפרטורת הסביבה היא 5°C לפחות ובמגמת עלייה.
3. במידת האפשר, יש להשאיר את החומר על פני השטח למשך 10 דקות לפחות. שימוש במברשת קרצוף או באמצעי דומה ישפר את פעולת הניקוי.
4. לאחר פעולת החומר יש להסיר מפני השטח את הלכלוך, המשקעים ושאריות המוצר באמצעות מים נקיים. שטיפה בלחץ עשויה לשפר את תהליך הניקוי.
ACRtec Emulsifying Cleaner
ACRtec Emulsifying Cleaner מיועד לשימוש כאשר שמן וגריז נמצאים על פני הבטון. שמנים, גריז ומוצרים פחמימניים דומים מונעים מחומרי האיטום לחדור כראוי אל הבטון.
המוצר הופך שמנים, גריז, שומנים ותוצרי לוואי מן החי לתמיסה סבונית, העולה אל פני השטח ונשטפת החוצה בתהליך השטיפה.
המוצר מסיר ביעילות שעווה מאריחים ומרצפות משובצות ומתאים גם לניקוי כלים וציוד. תהליך יצירת התחליב חודר לחללים, לסדקים ולפני הבטון, והופך את החומר השומני לתמיסה סבונית שניתן להסיר בקלות.
כושר כיסוי ואריזה
〉 כושר כיסוי: 28 מ״ר לדלי של 19 ליטר.
〉 אריזה: דלי בנפח 19 ליטר.
במקרה של הצטברות כבדה של שמן וגריז, ייתכן שיידרשו יישומים חוזרים, ולכן כושר הכיסוי יפחת.
חיי מדף ואחסון
יש לאחסן במקום קריר ויבש, הרחק מכל מקור חום ומאור שמש.
חיי המדף הם עד 24 חודשים, בתנאי שהמוצר נשמר באריזה סגורה ובהתאם להמלצות. יש להקפיד על אותן הנחיות גם בעת אחסון המוצר באתר הפרויקט.
אופן היישום
לפני היישום יש לעיין בפרק:
1. יש ליישם את המוצר באמצעות מרסס משאבה. יש ליישם שכבה נדיבה כדי להבטיח כיסוי מלא.
2. יש לקרצף את פני הבטון באמצעות מברשת כדי לשחרר ולהציף את הלכלוך והשמנים. ניתן להשתמש גם במכונת שטיפה בלחץ.
3. לאחר שכל פני השטח קורצפו והלכלוך והשמן שוחררו והוסרו, יש לשטוף את המשטח במים נקיים.
4. יש לבצע בדיקה חזותית. אם נותרו משקעים כבדים של לכלוך ושמן, יש לחזור על יישום המוצר.
ניקוי הציוד
יש לנקות את כל הציוד מיד לאחר השימוש. אין לאפשר למים להישאר במגע עם הציוד במשך זמן ממושך.
אמצעי זהירות
זהו חומר ניקוי רב־עוצמה. שימוש בו ללא דילול מתאים עלול לפגוע במשטחים. יש לבדוק את החומר ברמת הדילול המתוכננת באזור נסתר של המשטח.
גיליון הנתונים הטכניים של ACRtec Emulsifying Cleaner
ACRtec Concrete & Masonry Etch
ACRtec Concrete & Masonry Etch הוא חומר צריבה מתכלה ביולוגית להכנת פני שטח. הוא אינו קורוזיבי, אינו גורם לגירוי בעור ויעיל במידה דומה לחומצות מסורתיות.
הנוסחה פותחה כתחליף לחומצה הידרוכלורית בריכוז של 32%, ללא הסיכונים הכרוכים בשימוש בחומר ניקוי מסוכן זה.
המוצר אינו מכיל חומצה טבעית והוא מיוצר מחומרים סינתטיים לחלוטין. מאחר שאינו קורוזיבי, אין צורך לבצע לאחר השימוש שלב של נטרול.
ריכוז המימן הגבוה מעניק למוצר את היכולת להמיס סידן פחמתי. עם זאת, הקשר החזק של המימן ליוני המימן גורם לתגובה מתונה ואטית יותר מזו של חומצות רגילות. תכונה זו הופכת אותו למתאים במיוחד לצריבה מדויקת ואדריכלית.
המוצר אינו פולט אדים, ולכן ניתן להשתמש בו בתוך מבנים שבהם השימוש בחומצת מלח או בחומצה הידרוכלורית עלול להיות בעייתי.
יתרונות עיקריים
〉 אינו קורוזיבי.
〉 אינו פולט אדים.
〉 מתכלה ביולוגית ב־100%.
〉 צורב בטון.
〉 עומד בדרישות OSHA ו־EPA.
〉 מבוסס על חומצה סינתטית ב־100%.
〉 אינו חומר מפוקח להובלה.
〉 מסיר חלודה.
〉 בטוח לשימוש על זכוכית ומתכת.
〉 בטוח במגע עם העור.
תכונות פיזיקליות
〉 מראה: נוזל שקוף בגוון ענבר.
〉 משקל סגולי: 1.12 ± 0.02.
〉 ריח: ריח סבוני עדין.
〉 נקודת קיפאון: -32°C ומטה.
〉 נקודת רתיחה: 101°C ומעלה.
〉 מסיסות במים: 100%.
| תכונה | נתון |
|---|---|
| התכלות ביולוגית | כן — 100% |
| מצב צבירה | נוזל |
| ריח | ריח סבוני עדין |
| יציבות בקור | -32°C |
| עוצמת הניקוי | בינונית |
| פוספטים | ללא |
| יכולת הרטבה | מצוינת |
| דליקות | אינו דליק |
| נקודת רתיחה | 101°C |
| מסיסות במים | 100% |
| תרכובות אורגניות נדיפות — VOC | ללא |
| שיעור חומרים נדיפים בנפח | לא רלוונטי |
| חומרים מסרטנים | ללא |
| חיי מדף | שנה אחת |
| מוטגניות | אינו מוטגני |
| מגבלות רעילות | אינו רעיל |
| התכלות | מתכלה ביולוגית |
כושר כיסוי ואריזה
〉 כושר כיסוי: 232 מ״ר לדלי של 19 ליטר.
〉 אריזות: דלי בנפח 19 ליטר או חבית בנפח 208 ליטר.
כושר הכיסוי מבוסס על יישום של שכבה אחת. במקרים מסוימים ייתכן שיידרש יותר מיישום אחד.
חיי מדף ואחסון
יש לאחסן במקום קריר ויבש, הרחק מכל מקור חום ומאור שמש.
חיי המדף הם עד 24 חודשים, בתנאי שהמוצר נשמר באריזה סגורה ובהתאם להמלצות. יש להקפיד על אותן הנחיות גם בעת אחסון המוצר באתר הפרויקט.
אופן היישום
לפני היישום יש לעיין בפרק:
1. המוצר מוכן לשימוש. יש ליישם אותו על פני הבטון באמצעות מרסס משאבה בלחץ נמוך.
2. לקבלת התוצאות הטובות ביותר, יש ליישם כאשר טמפרטורת הסביבה היא כ־4.5°C לפחות ובמגמת עלייה.
3. במידת האפשר, יש להשאיר את המוצר על פני השטח למשך 10–30 דקות. המוצר אינו מגיב יתר על המידה.
4. ניתן לאפשר למוצר להתייבש במקומו ולאחר מכן להסיר את שאריות האבקה באמצעות שואב אבק או מטאטא. לחלופין, ניתן לשטוף אותו מפני השטח במים נקיים.
גיליון הנתונים הטכניים של ACRtec Concrete & Masonry Etch
מאיצי תגובה למערכות ETT
ACRtec Surface Accelerating Agent (SAA) – תרכיז
ACRtec Surface Accelerating Agent הוא חומר על בסיס חומצה אצטית, המיועד לשימוש על בטון קיים בשילוב עם מוצרי TechCrete 2500, CretePRO ו־BridgeDECK של Alchemco.
המוצר משפר את יעילותם של מוצרים אלה באיטום סדקים קטנים וחללים בבטון. יש להשתמש בו רק על משטחי בטון ובשילוב עם המוצרים המפורטים. אין להשתמש בו ליישומים כלליים.
יתרונות עיקריים
〉 מגדיל את תכולת הסידן בבטון.
〉 משפר את איטום הסדקים בזמן היישום הראשוני ומסייע באיטום סדקים עתידיים.
〉 אינו רעיל.
תכונות פיזיקליות
〉 ריח אצטי קל.
〉 אינו רעיל ומתכלה ביולוגית.
〉 אין נקודת הבזק ממשית; נקודת הרתיחה היא 101°C.
〉 טמפרטורת הצתה עצמית: לא רלוונטית.
〉 אינו נפיץ.
〉 צמיגות: 890.
〉 אינו מכיל כימיקלים מסוכנים.
〉 ערך הגבה: pH 6.3–9.6.
| מצב החומר | כמות | כושר הכיסוי |
|---|---|---|
| תרכיז SAA | 0.96 ליטר | 84–93 מ״ר |
| תרכיז SAA | 10 ליטר | 920–1,022 מ״ר |
| תמיסה מעורבת — SAA ומים | 19 ליטר | 84–93 מ״ר |
אריזה
〉 מיכל בנפח 0.96 ליטר.
〉 דלי בנפח 10 ליטר.
יחס ערבוב
〉 יש להוסיף 0.96 ליטר תרכיז לכ־18 ליטר מים, לקבלת כ־19 ליטר תמיסה סופית.
〉 יש להוסיף 10 ליטר תרכיז לכ־199 ליטר מים, לקבלת כ־208 ליטר תמיסה סופית.
חיי מדף ואחסון
יש לשמור את המכלים סגורים במקום קריר ויבש ולהימנע מחשיפה ממושכת לאור שמש ישיר. יש להקפיד על תנאים אלה במהלך ההובלה, האחסון והשהייה באתר.
כאשר המוצר נשמר כראוי, חיי המדף שלו הם שנתיים.
אופן היישום
להנחיות בנוגע לדילול התרכיז, ליישום ולפרטים חשובים נוספים:
גיליון הנתונים הטכניים של ACRtec Surface Accelerating Agent
ACRtec Crack Accelerating Agent
ACRtec Crack Accelerating Agent הוא מוצר מרוכז על בסיס חומצה אצטית, המיועד לשימוש עם מערכות האיטום TechCrete 2500.
ניתן להשתמש במוצר גם בשילוב עם מוצרי CretePRO ו־BridgeDECK. הוא משפר את יעילותה של טכנולוגיית ETT באיטום סדקים קטנים בבטון.
יתרונות עיקריים
〉 מגדיל את תכולת הסידן בבטון.
〉 משפר את איטום הסדקים בזמן היישום הראשוני ומסייע באיטום סדקים עתידיים.
〉 אינו רעיל.
תכונות פיזיקליות
〉 ריח אצטי קל.
〉 אינו רעיל ומתכלה ביולוגית.
〉 שיעור המוצקים הבלתי נדיפים: 15%.
〉 אין נקודת הבזק ממשית; נקודת הרתיחה היא 101°C.
〉 טמפרטורת הצתה עצמית: לא רלוונטית.
〉 אינו נפיץ.
〉 צמיגות: 890.
〉 אינו מכיל כימיקלים מסוכנים.
〉 ערך הגבה: pH 6.3–9.6.
כושר כיסוי ואריזה
〉 כושר כיסוי: 213–244 מטרים אורך לדלי של 19 ליטר.
〉 אריזה: דלי בנפח 19 ליטר.
כושר הכיסוי מבוסס על יישום ממוצע ועשוי להיות גבוה או נמוך יותר בהתאם לנקבוביות הבטון.
חיי מדף ואחסון
יש לשמור את המכלים סגורים במקום קריר ויבש ולהימנע מחשיפה ממושכת לאור שמש ישיר. יש להקפיד על תנאים אלה במהלך ההובלה, האחסון והשהייה באתר.
כאשר המוצר נשמר כראוי, חיי המדף שלו הם שנתיים.
אופן היישום
להנחיות המלאות ליישום ולפרטים חשובים נוספים:
סדרת EnDuratite
סדרת EnDuratite כוללת מוצרים צמנטיים, עצרי מים ותוספים המיועדים לפעול בשילוב עם מערכות ETT. המוצרים משמשים לתיקון ליקויים מבניים ולטיפול במגוון רחב של צורכי שיקום ואיטום.
EnDuratite Crystalline Admix
EnDuratite Crystalline Admix הוא תוסף קבוע לאיטום בטון ומלט. לאחר הוספתו לתערובת נוצרים גבישים בלתי מסיסים בתוך הנימים מוליכי המים. הגבישים חוסמים את מעבר המים ומבטיחים אטימות לאורך חיי המבנה.
המוצר מאפשר מעבר של אוויר ואדי מים, וכך מאפשר למבנה „לנשום”. ניתן להשתמש בו גם במלטים לאיטום ובמערכות צמנטיות נוזליות המיושמות על פני השטח.
קצב התפתחות הגבישים משתנה בהתאם להרכב התערובת ולמשטר האשפרה. בדרך כלל מתפתחת פעילות גבישית המספקת איטום מלא בתוך 7–10 ימים ממועד היציקה.
המוצר יעיל כנגד לחץ מים או לחץ אוסמוטי, הן מהצד החיובי והן מהצד השלילי. החומרים הפעילים נותרים רדומים בתוך הבטון או המלט ומספקים הגנה ארוכת טווח. כל מגע עתידי עם מים מפעיל מחדש את תהליך האיטום.
יתרונות עיקריים
〉 מספק איטום למשך כל חיי המבנה.
〉 אינו דורש תחזוקה.
〉 אינו דורש יישומים חוזרים.
〉 אוטם סדקים קיימים ועתידיים ברוחב של עד 0.4 מ״מ.
〉 אינו מכיל תרכובות אורגניות נדיפות — VOC.
〉 הופך לחלק בלתי נפרד מהמבנה.
〉 מגן על הבטון ועל פלדת הזיון מפני חומרים קורוזיביים המועברים במים.
〉 הפעולה הגבישית מופעלת מחדש במגע עם מים ומספקת הגנה נוספת לטווח ארוך.
〉 יעיל כנגד לחץ מים חיובי ושלילי ומפחית את לחץ האדים.
〉 אינו רעיל ואינו גורם לזיהום או לשינוי בטעם.
〉 מאפשר ביצוע מוקדם של מילוי חוזר ללא צורך בלוחות הגנה.
〉 מגשר על סדקים נימיים ברוחב של עד 0.4 מ״מ.
מינון ואריזה
〉 מינון: שקית אחת לכל מטר מעוקב של בטון בחוזק של 25–50MPa.
〉 אריזה: 20 שקיות בדלי.
חיי מדף ואחסון
יש לאחסן במקום קריר ויבש, הרחק מכל מקור חום ומאור שמש. חיי המדף הם עד 24 חודשים, בתנאי שהמוצר נשמר באריזה סגורה ובהתאם להמלצות.
יש להקפיד על אותן הנחיות גם בעת אחסון המוצר באתר הפרויקט.
אופן היישום
ניתן להוסיף את המוצר לבטון או למלט במפעל הבטון או למערבל באתר העבודה.
מומלץ להוסיף את התוסף לתערובת היבשה כדי להבטיח פיזור אחיד לפני הוספת המים. אם התוסף נוסף לאחר הוספת המים, יש להמשיך בערבול במשך 10 דקות נוספות לפני היציקה.
אשפרת הבטון
יש למנוע התייבשות מהירה של בטון המכיל EnDuratite Crystalline Admix. יש לשמור את הבטון רטוב במשך 7 ימים לפחות לאחר היציקה.
ניתן לבצע זאת באמצעות התזת ערפל מים ולאחר מכן כיסוי ביריעת פוליאתילן או בשמיכות אשפרה. מומלץ להגן על פני הבטון מפני תנאי סביבה מזיקים במשך כל תקופת האשפרה.
אין להשתמש בחומרי אשפרה כימיים בשילוב עם המוצר, אלא אם אושרו או סופקו על ידי דבטק.
המוצר אינו משפיע באופן משמעותי על זמני ההתקשרות הראשונית והסופית.
אמצעי זהירות
יש להשתמש בכפפות, בביגוד מגן ובהגנה על הפנים והעיניים.
〉 במקרה של מגע בעור, יש לשטוף בכמות גדולה של מים.
〉 במקרה של שאיפה, יש להעביר את הנפגע לאוויר צח ולהשאירו בתנוחה המאפשרת נשימה נוחה.
〉 במקרה של מגע בעיניים, יש לשטוף בזהירות במים במשך מספר דקות. יש להסיר עדשות מגע, אם ניתן לעשות זאת בקלות, ולהמשיך בשטיפה.
〉 במקרה של גירוי בעור או הופעת פריחה, יש לפנות לקבלת סיוע רפואי.
〉 יש לפנות את תכולת המוצר ואת האריזה בהתאם לתקנות המקומיות.
גיליון הנתונים הטכניים של EnDuratite Crystalline Admix
EnDuratite Repair Grout
EnDuratite Repair Grout הוא גראוט צמנטי רב־תכליתי, שנוסחתו נועדה לפצות על התכווצות.
המוצר מסופק כאבקה יבשה מוכנה לשימוש. לאחר ערבוב עם מים נקיים מתקבל גראוט המתאים ליישום בכף טייחים בעובי של עד 100 מ״מ.
המוצר מכיל תוסף גבישי של Alchemco ותוספים ייחודיים, ובהם מעכבי קורוזיה, המספקים תכונות איטום משופרות. המוצר נבדק בהתאם לתקן NSF/ANSI 61.
כושר כיסוי ואריזה
〉 0.65 מ״ר לשק של 25 ק״ג, בעובי יישום של 1 ס״מ.
〉 62.5 מטרים אורך ביצירת רולקה בגודל 2×2 ס״מ.
〉 אריזה: שק או דלי במשקל 25 ק״ג.
חיי מדף ואחסון
יש לאחסן במקום קריר ויבש, הרחק מכל מקור חום ומאור שמש. חיי המדף הם עד 24 חודשים, בתנאי שהמוצר נשמר באריזה סגורה ובהתאם להנחיות.
מתי והיכן משתמשים?
המוצר מיועד לשיקום בטון, לרבות:
〉 תיקון התפוררות והתקלפות בטון.
〉 מילוי כיסי אוויר וחללים.

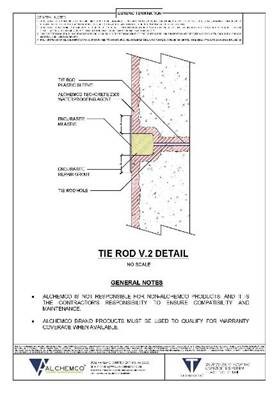

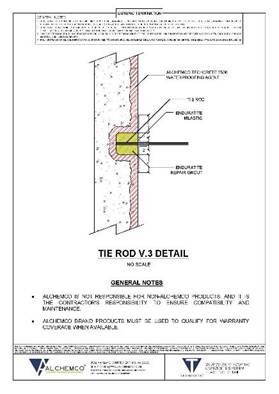

〉 תיקון חורים שנוצרו ממוטות קשירה.
〉 תיקון בטון שלא עבר הידוק מספק.
〉 תיקון אזורים שבהם הבטון נכשל.
〉 יצירת רולקה בזווית של 45° במעבר בין משטח אופקי למשטח אנכי.
〉 סגירת סדקים עוברים כאשר קיימת גישה לצדו התחתון של מבנה הבטון.
המוצר משיב את רציפות תשתית הבטון, מבטל חללים שבהם מים עלולים לעבור או ליצור לחץ ומספק תיקון צמנטי יציב לפני ביצוע פרטי הגמר או חשיפת המשטח לתנאי השירות.
במקרה של נזילה פעילה יש לעצור תחילה את זרימת המים, לפתוח את החלל כנדרש ולטפל בו באמצעות ETT לפני יישום הגראוט.
הכנת התשתית
פני התשתית חייבים להיות נקיים משמן, גריז ומחומרים רופפים.
אם פני הבטון פגומים או מכילים שכבת מי צמנט חלשה, יש להסיר את החומר עד לחשיפת תשתית יציבה. יש לנקות בלחץ אוויר חורי ברגים וכיסי עיגון.
יש להרוות היטב משטחים סופגים במים נקיים, אך לפני היישום אין להשאיר מים עומדים או שלוליות על פני השטח.
ערבוב
תערובת רגילה
1. יש להוסיף 4.5–4.8 ליטר מים נקיים לשק של 25 ק״ג.
2. יש להכניס תחילה את המים ולאחר מכן את האבקה.
3. ניתן להתאים מעט את כמות המים לקבלת הצמיגות הרצויה.
4. יש לערבל במערבל מאולץ במהירות של 400–500 סל״ד במשך 2–3 דקות. ניתן גם לערבב ידנית.
תערובת מורחבת
לשק של 25 ק״ג יש להוסיף 11 ק״ג חצץ אפונה, בגודל גרגר של 5–10 מ״מ.
אשפרה
כאשר התיקון מבוצע בתוך טפסות, יש להשאיר את הטפסות במקומן במשך 3 ימים לפחות. יש לבצע אשפרה מתאימה באזורים החשופים.
ניקוי
יש להסיר את החומר מהכלים, מהציוד ומהמערבלים באמצעות מים נקיים לפני תחילת ההתקשות. חומר שהתקשה ניתן להסיר רק באמצעים מכניים או באמצעות מגרדת מתכת.
יישום החומר
בטמפרטורה של 23°C יש ליישם את הגראוט בתוך 20 דקות ממועד הערבוב.
ניתן ליישם את המוצר בעובי של עד 100 מ״מ ביציקה אחת.
יש להכין מראש כמות מספקת של חומר ולתזמן את יציקת כל מנה בהתאם לזמן הדרוש להכנת המנה הבאה.
יש לצקת מצד אחד של החלל כדי למנוע לכידת אוויר או מים מתחת ללוח הבסיס. מומלץ לצקת לאורך המרחק הקצר ביותר. יש לשמור על ראש גראוט רציף כדי להבטיח חזית זרימה אחידה ללא לכידת אוויר.

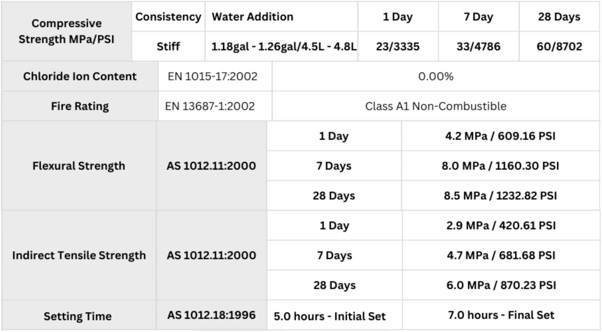

גיליון הנתונים הטכניים של EnDuratite Repair Grout
תמונת יישום
טיפול בסדק בתחתית תקרה או אלמנט בטון.
EnDuratite Foundation
EnDuratite Foundation הוא חומר גבישי חד־רכיבי על בסיס צמנט, המיועד ליישום על פני השטח. לאחר ערבוב עם מים מתקבלת תערובת נוזלית להגנת בטון וחומרים צמנטיים.
כאשר המוצר מיושם על בטון או על חומר צמנטי, נוצרים גבישים בלתי מסיסים בתוך הנימים מוליכי המים. הגבישים חוסמים את מעבר המים ומספקים אטימות קבועה לאורך חיי המבנה.
יתרונות עיקריים
〉 הופך לחלק בלתי נפרד מהמבנה.
〉 מספק איטום ארוך טווח.
〉 מגן על הבטון מפני חומרים קורוזיביים.
〉 הטכנולוגיה הגבישית ממשיכה להגיב בכל מגע עם מים.
〉 מתאים להתמודדות עם לחץ מים חיובי ושלילי.
〉 אינו רעיל.
תכונות פיזיקליות
〉 אבקה דקה בגוון אפור.
〉 אינו רעיל.
〉 זמן עבודה: עד שעה אחת, תוך ערבוב רציף.
〉 זמן התקשות: 4–6 שעות.
〉 צפיפות: 1.80 גרם/סמ״ק.
תכונות ביצוע
〉 מספק איטום קבוע לבטון.
〉 מופעל ומופעל מחדש בנוכחות מים.
〉 חודר מתחת לפני הבטון.
〉 מגן על פלדת הזיון מפני קורוזיה.
לוח זמנים להתפתחות הפעילות
הגבישים מתפתחים במלואם ונעשים פעילים בתוך 7–10 ימים.
גם לאחר התפתחותם המלאה, החומרים שחדרו לבטון נשארים בתוכו ומופעלים מחדש כאשר הם באים במגע עם מים. אם נוצר סדק לאחר יישום המוצר, הגבישים ממשיכים להתפתח ולהגן על הבטון מפני נזקי מים.
המוצר מתאים ללחץ מים או לחץ הידרוסטטי חיובי ושלילי וניתן ליישמו על פני שטח פנימיים או חיצוניים.
מומלץ ליישם אותו בצד החשוף ישירות למים, כדי להאיץ את חדירת החומרים ואת תהליך ההתגבשות.
כושר כיסוי ואריזה
〉 כושר כיסוי: 11.7 מ״ר לשק של 25 ק״ג, לכל שכבה.
〉 אריזה: שק או דלי במשקל 25 ק״ג.
כושר הכיסוי מתייחס לשכבה אחת. מומלץ ליישם:
〉 2 שכבות על משטחים חשופים;
〉 3 שכבות במבנים תת־קרקעיים, באלמנטים מכוסים ובמכלים.
חיי מדף ואחסון
יש לאחסן את המוצר בדומה למלט, במקום קריר ויבש. חיי המדף באריזה מקורית סגורה ולא פגומה הם שנתיים.
מתי והיכן משתמשים?
המוצר מיועד לשיקום בטון ומתאים במיוחד ליישום ב:
〉 קירות יסוד.
〉 רצפות מרתף.
〉 קירות תמך.

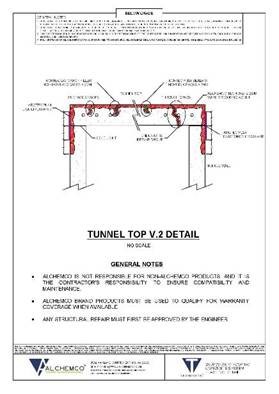

〉 מנהרות.

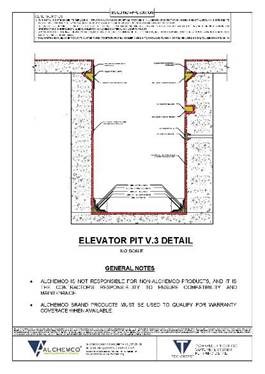

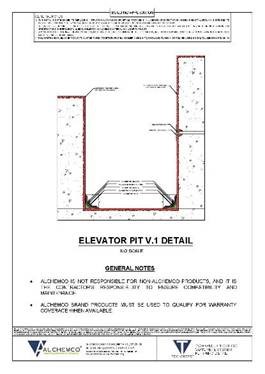

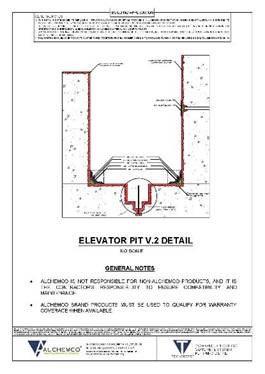

〉 בורות מעלית.
〉 משטחי בטון נוספים.
המוצר משמש לעיתים קרובות בשילוב עם EnDuratite Repair Grout ו־EnDuratite Plug לצורך עצירת נזילות פעילות.
הכנת פני השטח וטיפול בנזילות פעילות
ניקוי והכנת פני השטח
יש ליישם את המוצר על פני בטון נקיים, יבשים וללא אבק, לפחות 14 ימים לאחר יציקת בטון חדש.
בטון קיים חייב לעבור ניקוי. בפרויקטים מסוימים ניתן להכין את פני השטח באמצעות התזת כדוריות או ליטוש במקום ניקוי כימי.
אופן היישום
המוצר חייב להיות מיושם על משטחי בטון או צמנט רטובים. אם המשטח יבש, יש להתיז עליו מים עד לרוויה.
1. יש לערבב חלק אחד של מים עם שלושה חלקים של אבקה, לפי נפח.
2. לאחר הכנת התערובת יש להמשיך לערבב אותה.
3. יש ליישם באמצעות מברשת בטון ובתנועות מעגליות נמרצות.
4. יש להקפיד על כיסוי אחיד ולהמתין להתקשות השכבה הראשונה.
5. יש ליישם שכבה שנייה.
אמצעי זהירות ומגבלות
המוצר אינו מערכת איטום מתאימה לתפרים הנתונים לתנועה קבועה או חוזרת.
לפני מפרט המוצר במבנים מוגבהים יש להתייעץ עם נציג טכני של דבטק לקבלת המלצות המתאימות לפרויקט.
המוצר משנה את גוון המשטח שעליו הוא מיושם. ביישומים בעלי דרישות אסתטיות מסוימות יש להתייעץ עם נציג דבטק.
גיליון הנתונים הטכניים של EnDuratite Foundation
EnDuratite MLastic Cementitious Flashing
EnDuratite MLastic Cementitious Flashing הוא חומר איטום צמנטי גמיש וחד־רכיבי לפרטי איטום, שתוכנן להתמודד במידה מסוימת עם תנועות הנובעות משינויי חום וקור.
לאחר הוספת מים הופכת האבקה למערכת איטום איכותית המתאימה ליישום על משטחי בטון ובנייה.
לאחר ההתקשות מתקבל מחסום אטום למים, בעל כושר הידבקות גבוה, חדיר לאדי מים ובעל עמידות מצוינת במחזורי קפיאה והפשרה. המוצר מתאים ליישום שכבות המשך של דבקים וחומרי איטום על בסיס צמנט.
המוצר מבוסס על טכנולוגיית פולימרים מצולבים ובעל תכולה גבוהה של EVA – אתילן ויניל אצטט. טכנולוגיה זו מאפשרת למוצר להשתמש בקרינת UV כדי לשפר את ביצועיו לאורך זמן. הפולימר האלסטומרי מעניק לחומר רכות וגמישות דמויות גומי.
יתרונות עיקריים
〉 גמיש.
〉 בעל תכולת VOC נמוכה.
〉 נצמד למשטחים לחים ללא צורך בפריימר.
〉 חד־רכיבי — יש להוסיף מי שתייה בלבד.
〉 מתאים לטבילה וליישומים תת־קרקעיים.
〉 עמיד בלחץ מים חיובי עד לגובה של 70 מטר — 0.69MPa.
〉 עמיד בלחץ מים שלילי עד לגובה של 25 מטר — 0.245MPa.
〉 עמיד בפני מלחים וקרבונציה.
〉 משפר את עמידות התשתית בפני מלחים להפשרת קרח.
〉 בעל עמידות גבוהה לשחיקה.
〉 אינו דליק ובעל ריח חלש.
〉 קל ליישום על תשתית נקייה ויציבה.
〉 ניתן לציפוי בשכבות נוספות.
תכונות פיזיקליות
〉 גוון: אפור.
〉 צמנט שעבר מודיפיקציה באמצעות פולימרים.
〉 זמן עבידות: 45 דקות בטמפרטורה של 23°C.
〉 צפיפות: 1.5 גרם/סמ״ק.
〉 ערך הגבה: pH 13.
〉 זמן המתנה בין שכבות: 4–6 שעות.
〉 כושר כיסוי: 5 מ״ר לדלי.
〉 זמן התקשות לפני טבילה במים: 72 שעות.
כושר כיסוי ואריזה
〉 כושר כיסוי: 5 מ״ר לדלי של 12 ק״ג.
〉 אריזה: דלי במשקל 12 ק״ג.
חיי מדף ואחסון
חיי המדף באריזה מקורית סגורה הם שנתיים, כאשר המוצר נשמר בטמפרטורה שבין 0°C ל־38°C.
אופן היישום
1. יש להוסיף כ־1.9 ליטר מים לדלי נקי.
2. יש להוסיף את האבקה בהדרגה תוך ערבוב רציף במערבל אטי.
3. יש לערבל עד לקבלת תערובת אחידה.
4. יש ליישם בכף טייחים על בטון שהורטב מראש. אם נדרש גמר בעל מרקם, ניתן לעבור על החומר באמצעות רולר צבע.
אמצעי זהירות
מומלץ להשתמש במשקפי מגן, בכפפות ובמגפי עבודה. אין ליישם על חומרים או מוצרים המבוססים על אספלט.
יש ליישם לפחות 2 שכבות. יש לאפשר לכל שכבה להתייבש במשך 6 שעות לפחות לפני יישום השכבה הבאה.
העובי הכולל הנדרש הוא 2 מ״מ. באזור שבו המוצר בא במגע עם מתכת או פלסטיק יש ליישם פס של חומר איטום אלסטומרי.
גיליון הנתונים הטכניים של EnDuratite MLastic
תמונות יישום

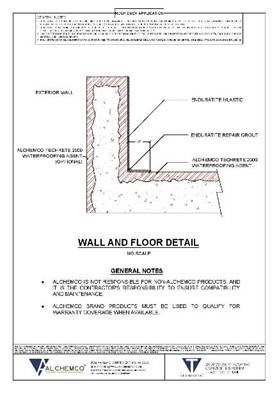

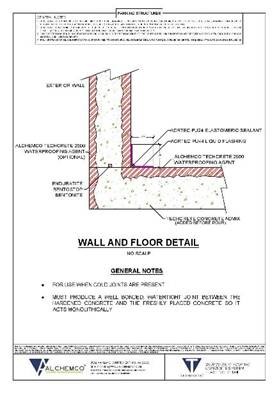

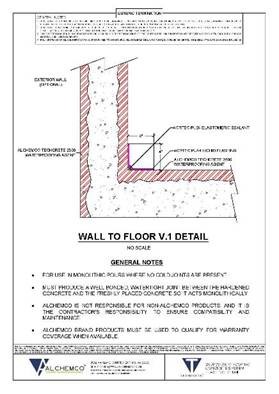

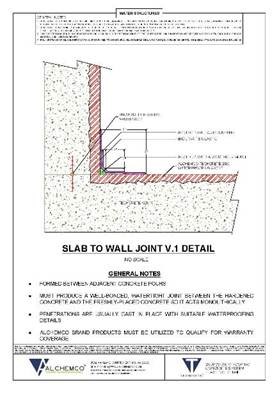

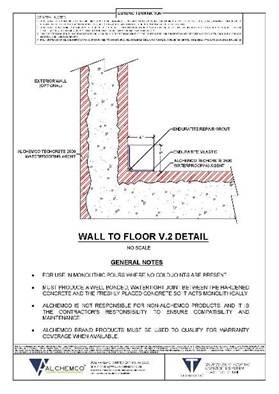

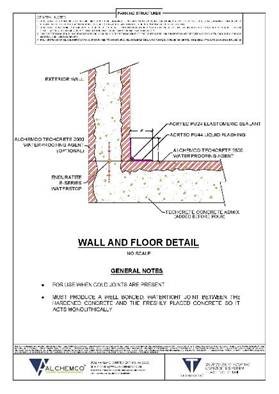

〉 מעבר בין רצפה לקיר.

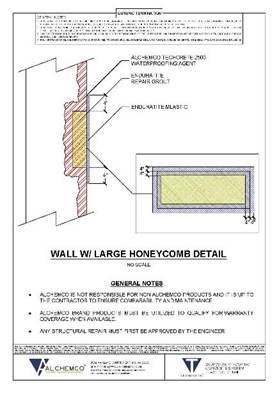

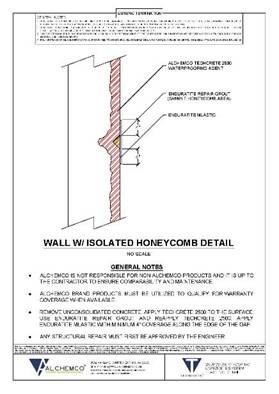

〉 טיפול בקיר בעל כיסי חצץ במכל.
EnDuratite CemCoat
EnDuratite CemCoat הוא ציפוי איטום צמנטי חד־רכיבי, שתוכנן לספק גמישות מסוימת בתנועות הנגרמות משינויי חום וקור.
לאחר הוספת מים הופכת האבקה למערכת ציפוי איכותית המיועדת ליישום על בטון ובנייה. לאחר ההתקשות מתקבל מחסום אטום למים, בעל כושר הידבקות גבוה, חדיר לאדי מים ובעל עמידות מצוינת במחזורי קפיאה והפשרה.
המוצר מתאים ליישום שכבות המשך של דבקים וציפויים על בסיס צמנט.
המוצר מבוסס על טכנולוגיית פולימרים מצולבים מתקדמת ובעל תכולה גבוהה של EVA – אתילן ויניל אצטט. טכנולוגיה זו מאפשרת למוצר לשפר את ביצועיו לאורך זמן, גם בנוכחות קרינת UV. הפולימר האלסטומרי מעניק לחומר רכות וגמישות דמויות גומי.
יתרונות עיקריים
〉 גמיש.
〉 בעל תכולת VOC נמוכה.
〉 נצמד למשטחים לחים ללא צורך בפריימר.
〉 חד־רכיבי — יש להוסיף מי שתייה בלבד.
〉 מתאים לטבילה וליישומים תת־קרקעיים.
〉 עמיד בלחץ מים חיובי עד לגובה של 70 מטר — 0.69MPa.
〉 עמיד בלחץ מים שלילי עד לגובה של 25 מטר — 0.245MPa.
〉 עמיד בפני מלחים וקרבונציה.
〉 משפר את עמידות התשתית בפני מלחים להפשרת קרח.
〉 בעל עמידות גבוהה לשחיקה.
〉 אינו דליק ובעל ריח חלש.
〉 קל ליישום על תשתית נקייה ויציבה.
〉 ניתן לציפוי בשכבות נוספות.
תכונות פיזיקליות
〉 גוון: אפור.
〉 צמנט שעבר מודיפיקציה באמצעות פולימרים.
〉 זמן עבידות: 45 דקות בטמפרטורה של 23°C.
〉 צפיפות: 1.5 גרם/סמ״ק.
〉 ערך הגבה: pH 13.
〉 זמן המתנה בין שכבות: 4–6 שעות.
〉 כושר כיסוי: 5 מ״ר לדלי.
〉 זמן התקשות לפני טבילה במים: 72 שעות.
כושר כיסוי ואריזה
〉 כושר כיסוי: 5 מ״ר לדלי של 12 ק״ג.
〉 אריזה: דלי במשקל 12 ק״ג.
חיי מדף ואחסון
חיי המדף באריזה מקורית סגורה הם שנתיים, כאשר המוצר נשמר בטמפרטורה שבין 0°C ל־38°C.
אופן היישום
1. יש להוסיף כ־1.9 ליטר מים לדלי נקי.
2. יש להוסיף את האבקה בהדרגה תוך ערבוב רציף במערבל אטי.
3. יש לערבל עד לקבלת תערובת אחידה.
4. יש ליישם בכף טייחים. אם נדרש גמר בעל מרקם, ניתן לעבור על החומר באמצעות רולר צבע.
אמצעי זהירות
מומלץ להשתמש במשקפי מגן, בכפפות ובמגפי עבודה. אין ליישם על חומרים או מוצרים המבוססים על אספלט.
יש ליישם לפחות 2 שכבות. יש לאפשר לכל שכבה להתייבש במשך 6 שעות לפחות לפני יישום השכבה הבאה.
העובי הכולל הנדרש הוא 2 מ״מ. באזור שבו המוצר בא במגע עם מתכת או פלסטיק יש ליישם פס של חומר איטום אלסטומרי.
גיליון הנתונים הטכניים של EnDuratite CemCoat
EnDuratite E-Series Waterstop — דגמי E6 ו־E10
EnDuratite E-Series Waterstop הוא עצר מים עשוי PVC, המציע לאדריכלים, למהנדסים אזרחיים ולקבלנים גרסה מודרנית לשיטת איטום ותיקה ומוכחת.

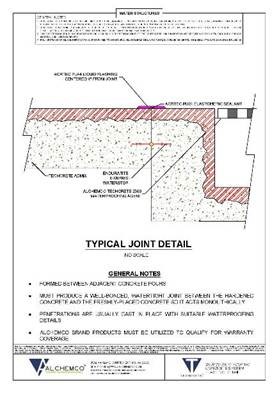

המוצר מונע חלחול מים דרך חיבורים בין רצפה לקיר, תפרי התפשטות ותפרי בנייה, ביישום אנכי או אופקי.
הגמישות הגבוהה הופכת אותו למתאים במיוחד לתפרים שבהם צפויה תנועה. בכל שלבי הייצור נשמרת בקרת איכות קפדנית, ולא נעשה שימוש בחומרים ממוחזרים או מושבים.
תכונות פיזיקליות
| תכונה | נתון |
|---|---|
| גוון | כחול |
| חוזק מתיחה | 14MPa |
| התארכות בשבר | 300% |
| רכות לפי BS | 45 |
| משקל סגולי | 1.3 |
| ספיגת מים | ללא |
| חומרים מסיסים במים | ללא |
אריזה
E6: עובי של 1.6–4.8 מ״מ, רוחב של 15.24 ס״מ ואורך של 15 מטר באריזה.
E10: עובי של 3–4.8 מ״מ, רוחב של 24.45 ס״מ ואורך של 12 מטר באריזה.
חיי מדף ואחסון
יש לאחסן במקום קריר ויבש, הרחק ממקורות חום ומאור שמש. חיי המדף הם עד 24 חודשים כאשר המוצר נשמר באריזה סגורה ובהתאם להמלצות.
יישומים אופייניים
PVC עמיד יותר מגומי בפני חמצון, קרינת UV והשפעות קורוזיביות של מוצרי נפט.
המוצר מתאים למבנים אוגרי מים שבהם פועל לחץ הידרוסטטי נמוך, לרבות:
〉 בריכות שחייה.
〉 קירות יסוד.
〉 מאגרי מים.
〉 סכרים.
〉 ממגורות.
〉 מבני בטון תת־קרקעיים.
〉 מבני בטון אוגרי מים.
אופן היישום
1. יש להתקין בתפרי קיר ורצפה, אופקיים או אנכיים, באמצעות טפסות מפוצלות.
2. יש למקם את עצר המים במרכז התפר, כאשר צדו השטוח פונה לכיוון משטח העבודה.
3. יש לוודא שעצר המים מקובע היטב במהלך היציקה ולהקפיד על יציקת הבטון והידוקו סביב המוצר.
4. בתפרים אופקיים מומלץ לקבע את המוצר בין שתי רצועות טפסה.
5. בתפרים אנכיים מומלץ לקבע את החלק שנותר חשוף בין פיסות עץ קטנות. אין להשתמש במסמרים.
גיליון הנתונים הטכניים של EnDuratite E-Series Waterstop
EnDuratite bentoSTOP
EnDuratite bentoSTOP הוא עצר מים מתנפח מבנטונייט, המיוצר מגומי גולמי ומחומרים פולימריים שעברו תהליך כימי לשיפור ביצועיהם.
המוצר משלב את גמישות הגומי עם התכונות המגיבות למים של הבנטונייט, ליצירת מחסום יעיל בפני חדירת מים.
במגע עם מים מציג המוצר גמישות, יכולת התפשטות ופלסטיות גבוהות, וכך יוצר איטום עמיד ואטום למים.
יתרונות עיקריים
〉 איטום הידרופילי ברמה גבוהה.
〉 גמישות גבוהה ויכולת התאמה לתשתית.
〉 עמידות בטמפרטורות שבין -20°C ל־80°C.
〉 מתאים למגוון יישומים.
〉 עמיד בפני חומרים כימיים.
〉 יוצר איטום קבוע.
〉 קל להתקנה ודורש תחזוקה מועטה.
תכונות פיזיקליות וביצועים
〉 צפיפות: 1.55–1.70 גרם/סמ״ק.
〉 מראה: רצועת גומי שחורה.
〉 שיעור התנפחות: 150% לפחות, 220% לפחות או 300% לפחות, בהתאם למפרט.
〉 אינו זורם לאחר חשיפה לטמפרטורה של 80°C במשך 5 שעות.
〉 אינו נסדק לאחר חשיפה לטמפרטורה של -20°C במשך 5 שעות.
〉 יציב בתנאי סביבה רגילים שבין 0°C ל־40°C, כאשר הוא נשמר יבש.
〉 עמיד בפני מים, כפור וחומרים בסיסיים או חומציים מתונים, כאשר הוא מאוחסן כראוי.
〉 אינו דליק.
〉 עמיד בלחץ הידרוסטטי בגובה של עד 70 מטר.
מידות
| חתך הרצועה | אורך כל רצועה | כמות באריזה |
|---|---|---|
| 25×20 מ״מ | 5 מטר | 30 מטר |
| 20×15 מ״מ | 6 מטר | 36 מטר |
| 20×10 מ״מ | 9 מטר | 54 מטר |
חיי מדף ואחסון
איכות המוצר מובטחת למשך שנה אחת, כאשר הוא נשמר באריזתו המקורית, במקום קריר ויבש ובטמפרטורה שבין 0°C ל־43°C.
יש להגן על המוצר מפני מים.
הכנת התשתית
יש לוודא שפני הבטון נקיים, יבשים וללא אבק. בבטון חדש יש להמתין 14 ימים לפחות לאחר היציקה.
במשטחים קיימים יש להסיר חומרי איטום וציפויים ולנקות את הסדקים.
התקנה
לקבלת הנחיות מלאות להתקנת המערכת והמוצר יש לפנות לנציג דבטק.
אמצעי זהירות ומגבלות
יש למנוע מגע של המוצר עם מים לפני ההתקנה, כדי למנוע התנפחות מוקדמת העלולה לפגוע ביעילותו.
אין להתקין כאשר צפוי גשם. יש לקבע את המוצר היטב כדי למנוע את תזוזתו ולספק מעליו כיסוי בטון מספק.
גיליון הנתונים הטכניים של EnDuratite bentoSTOP

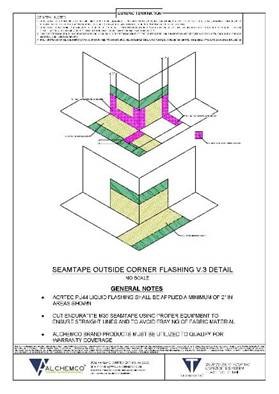

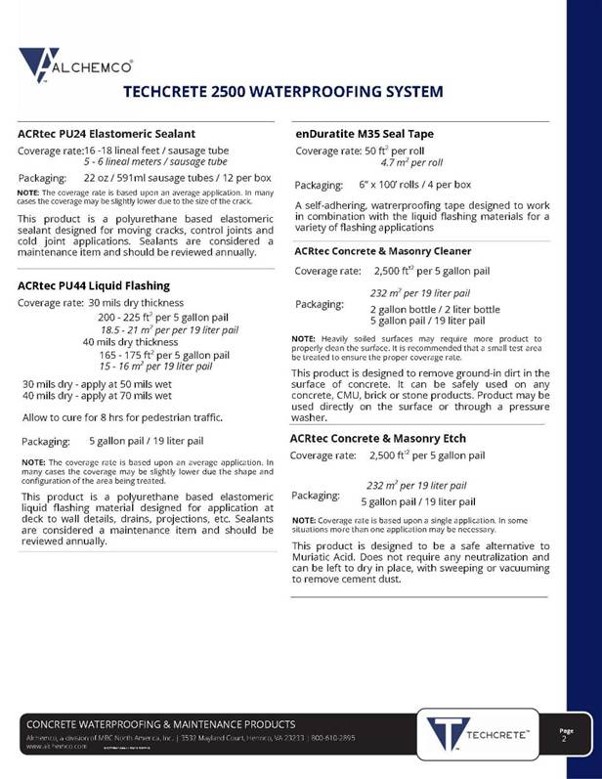

EnDuratite M35 Seal Tape
המוצר כולל דבק גומי בוטילי המספק הידבקות חזקה ועמידה.
יתרונות עיקריים
〉 הידבקות חזקה למגוון תשתיות.
〉 איטום מיידי ללא צורך בזמן ייבוש.
〉 הדבק אינו נמס ואינו מכתים בחום הקיץ.
〉 גמישות גבוהה המאפשרת גישור על סדקים והתאמה לתנועת התפר.
〉 קצב מעבר אדי מים נמוך מאוד.
〉 חדירות נמוכה לאוויר, לגזים וללחות.
〉 נצמד לרוב חומרי הבנייה ללא פריימר.
〉 אינו מכיל ממסים ואינו רעיל.
〉 ניתן לצביעה בצבעים על בסיס מים, שמן או גומי.
חיי מדף ואחסון
בטמפרטורה הנמוכה מ־4°C חלה ירידה בכושר ההדבקה, ובמקרים קיצוניים הסרט לא ייצמד לתשתית.
באחסון לילי יש לשמור את הסרט בטמפרטורה של 15°C לפחות. באתר העבודה יש לספק ארון או מכל אחסון מחומם שישמור על טמפרטורת מוצר של 4°C לפחות.
כושר כיסוי ואריזה
〉 מידות הגליל: רוחב כ־229 מ״מ ואורך כ־15.24 מטר.
〉 כושר כיסוי: כ־3.48 מ״ר לגליל.
〉 אריזה: גלילים במידות כ־229 מ״מ × 15.24 מטר.

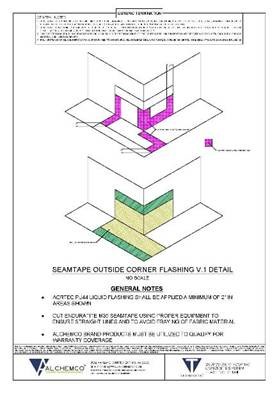

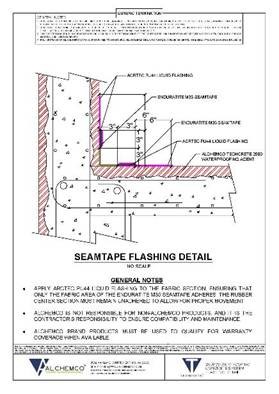

אופן היישום
1. יש ליישם שכבה בעובי 0.25–0.38 מ״מ של ACRtec PU44 Liquid Flashing משני צדי התפר המיועד לכיסוי, בהתאם לרוחב צד ההדבקה של הסרט.
2. כאשר החומר עדיין רטוב, יש להסיר כ־50 מ״מ מיריעת השחרור ולמקם בזהירות את הסרט.
3. יש להסיר בהדרגה את יריעת השחרור תוך הפעלת לחץ אחיד על הסרט כאשר הוא בא במגע עם התשתית.
4. יש להשתמש ברולר ידני מגומי, מעץ או מפלדה כדי להפעיל לחץ מספק, להבטיח הידבקות תקינה ולמנוע לכידת אוויר מתחת לסרט.
5. מיד לאחר התקנת הסרט יש ליישם מעל שוליו שכבה נוספת של PU44 בעובי 0.25–0.38 מ״מ, ולהמשיך את היישום אל אזור המשטח הסמוך.
במהלך התהליך שכבת הפליז מוטבעת בתוך החומר.
אמצעי זהירות
אין להשתמש בסרט כחומר איטום חשוף. יש לכסותו באמצעות ACRtec PU44 Liquid Flashing.
אין ללכת או לעמוד על יריעת השחרור מנייר, מאחר שהיא עלולה לגרום להחלקה ולכשל. יש להשליך אותה למכל פסולת ייעודי.
גיליון הנתונים הטכניים של EnDuratite M35 Seal Tape

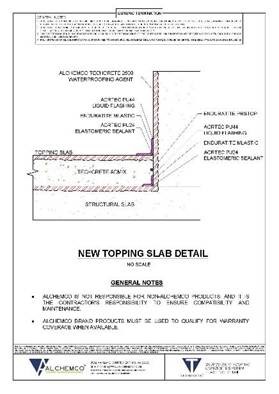

EnDuratite PRstop
EnDuratite PRstop הוא עצר מים מתנפח מגומי בעל ביצועים גבוהים, המיוצר מגומי גולמי ומחומרים פולימריים.
המוצר משלב את הגמישות והעמידות הטבעיות של הגומי עם תכונות מתקדמות המגיבות למים, ויוצר מחסום יעיל ועמיד לאורך זמן מפני חדירת מים.
במגע עם מים מציג המוצר גמישות, יכולת התפשטות ופלסטיות גבוהות, וכך מבטיח איטום אמין ואטום למים.
יתרונות עיקריים
〉 איטום הידרופילי ברמה גבוהה.
〉 גמישות גבוהה ויכולת התאמה לתשתית.
〉 עמידות בטמפרטורות שבין -20°C ל־80°C.
〉 מתאים למגוון יישומים.
〉 עמיד בפני חומרים כימיים.
〉 יוצר איטום קבוע.
〉 קל להתקנה ודורש תחזוקה מועטה.
תכונות פיזיקליות וביצועים
〉 צפיפות: 1.55–1.70 גרם/סמ״ק.
〉 מראה: רצועת גומי אדומה.
〉 שיעור התנפחות: 150% לפחות, 220% לפחות או 300% לפחות, בהתאם למפרט.
〉 אינו זורם לאחר חשיפה לטמפרטורה של 80°C במשך 5 שעות.
〉 אינו נסדק לאחר חשיפה לטמפרטורה של -20°C במשך 5 שעות.
〉 יציב בתנאי סביבה רגילים שבין 0°C ל־40°C, כאשר הוא נשמר יבש.
〉 עמיד בפני מים, כפור וחומרים בסיסיים או חומציים מתונים, כאשר הוא מאוחסן כראוי.
〉 אינו דליק.
〉 עמיד בלחץ הידרוסטטי בגובה של עד 70 מטר.
אריזה
〉 מידות הרצועה: 20×10 מ״מ.
〉 אורך כל גליל: 10 מטרים.
〉 כמות בכל אריזה: 80 מטרים.
חיי מדף ואחסון
איכות המוצר מובטחת למשך שנה אחת, כאשר הוא נשמר באריזתו המקורית, במקום קריר ויבש ובטמפרטורה שבין 0°C ל־43°C.
יש להגן על המוצר מפני מים.
הכנת התשתית
יש לוודא שפני הבטון נקיים, יבשים וללא אבק. בבטון חדש יש להמתין 14 ימים לפחות לאחר היציקה.
במשטחים קיימים יש להסיר חומרי איטום וציפויים ולנקות את הסדקים.
התקנה
1. יש להדביק את PRstop אל הבטון באמצעות ACRtec PU24.
2. אין לקבע את המוצר במסמרים, מאחר שהם עלולים למנוע את התנפחותו.
מגבלות
אין להתקין כאשר צפוי גשם. יש למנוע מגע עם מים לפני ההתקנה, כדי למנוע התנפחות מוקדמת העלולה לפגוע בביצועים.
יש לקבע את המוצר היטב כדי למנוע תזוזה ולספק מעליו כיסוי בטון מספק.
המוצר אינו מיועד לקליטת תנועה. אין להשתמש בו בתפרי התפשטות או במקומות שבהם צפויה תנועה.
מערכות לאיטום תפרי התפשטות ותפרים סיסמיים

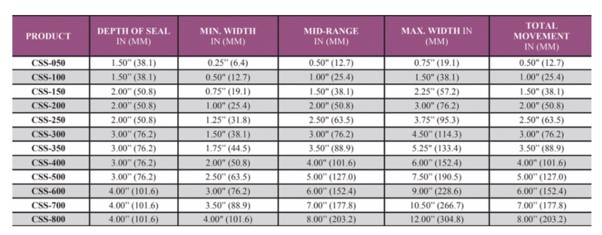

סדרת CSS – לתפרים סיסמיים
Compression Seismic Seal (CSS) הוא אטם סיסמי בלחיצה, המיוצר מקצף פוליאוריתן בעל תאים מיקרוסקופיים פתוחים, הספוג בתרכובת איטום פולימרית הידרופובית. המוצר מתאים למגוון יישומי איטום.
בכל אחד מתאי הקצף פועלים כוחות פנימיים קבועים. התאים מפעילים לחץ רציף זה על זה ועל דפנות הפתח, וכך מונעים חדירת מים, לחות, אבק, רעש ופגעי מזג האוויר ומספקים אטימה קבועה למים.
החומר הדביק מעצמו מתאים למגוון יישומים. באזורים שבהם נדרשת התייחסות לפעילות סיסמית, מערכת CSS מגיבה למספר תנועות המתרחשות בו־זמנית.
מרקם החומר דומה לקצף ספוגי המשמש לאריזה. בחלקו העליון של הפרופיל קיים משטח סיליקון קשיח וחשוף, שניתן להתאים את גונו למבנים הסמוכים.
המערכת משמשת בדרך כלל ביישומים אנכיים או ביישומים אופקיים שאינם מיועדים לתנועת הולכי רגל. היא מתאימה גם לאזורים שקשה להגיע אליהם, ללוחות טרומיים, לתפרי הפרדה, לסגירת חיבורים סביב מסגרות חלונות ולפתחים אחרים הדורשים סגירה גמישה, אטומה למים ובעלת מראה אסתטי.
מאפיינים ויתרונות
〉 מתאימה את עצמה באופן קבוע לקווי המתאר המשתנים של התפר.
〉 בעלת יכולת התאוששות מצוינת לאחר דחיסה הנגרמת מפעילות סיסמית.
〉 החומר אינו מתקבע בחום ונשאר גמיש ואלסטי עד לטמפרטורה של -40°C.
〉 התקנה פשוטה: מנקים את המשטח, מסירים את סרט ההגנה ולוחצים את המוצר למקומו.
〉 אחריות סטנדרטית לחומר למשך 5 שנים מטעם EMS.
〉 יכולת התנועה של CSS היא פי שניים מזו של מערכת Contour Seal (CS) הרגילה: ±50%.
〉 זמינה עם חומרי האיטום Dow Corning® 790 ו־Pecora 890.
〉 הגוונים בפועל עשויים להשתנות. להתאמה מדויקת יש לעיין בטבלאות הגוונים של Dow Corning® 790 ושל Pecora 890.
תכונות פיזיקליות
| תכונה | נתון |
|---|---|
| מוליכות תרמית | 0.05W/m·°C |
| טווח טמפרטורות | -40°C עד כ־85°C |
| חוזק מתיחה | 145kPa לפחות, בהתאם ל־ASTM 3574 |
| התארכות מרבית | 125% ±20%, בהתאם ל־ASTM 3574 |
| מעוות שיורי לאחר לחיצה | 2.5% לכל היותר, בהתאם ל־ASTM 3574 |
| חוזק גזירה | 8N/cm לפחות |
| עמידות בפני עובש | מצוינת |
| הכתמה | ללא |
| דליקות | כבה מעצמו לפי UL 94 V-0 |
| נקודת הבזק | 310°C |
| קשיות | Shore A 15, בהתאם ל־ASTM D2240 |

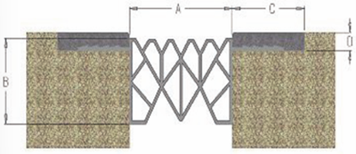

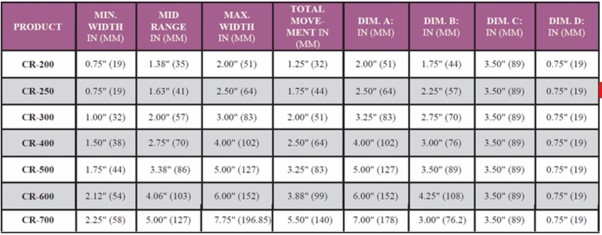

מערכת ממברנה מסדרת CR
מערכת הממברנה Polycrete CR-Series מיועדת לחניונים ולמבנים פתוחים. המערכת כוללת ממברנה אלסטומרית מוכנה מראש, המחוברת בחיבור מותך אל משטח הבטון באמצעות Polycrete Elastomeric Concrete.
לאחר ההתקנה מספקת המערכת איטום למים, תוך שהיא מתגמשת בתגובה לשינויים ברוחב התפר.
סדרת CR זמינה במספר גדלים, כדי להתאים לרוחבי תפר שונים ולדרגות שונות של תנועה.
הממברנה כוללת חלק מרכזי בעל מבנה רשת מחוזק וכנפי שוליים מובנות, שבהן חורים המנוקבים במפעל. חומר ה־Polycrete חודר דרך החורים ומקבע את הממברנה לבסיס המגרעת שבבטון.
מבנה הרשת המרכזי ממוקם במדויק כדי להפעיל כוח אופקי רציף ואחיד כנגד דפנות התפר.
פרופילי CR תוכננו במיוחד ליישומים שבהם חשוב לשמור על משטח הליכה חלק. סדרת חריצים בחלקו העליון של חתך הפרופיל מאפשרת לאטם לשמור על מפלס משטח כמעט אחיד במהלך תנועה מחזורית.

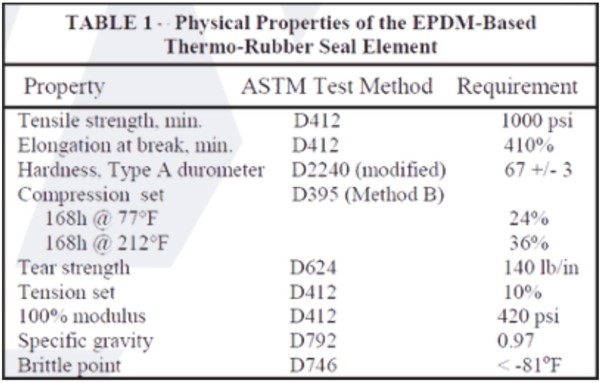

תכונות פיזיקליות
המערכת מורכבת משני רכיבים:
〉 ממברנה אלסטומרית.
〉 חומר מילוי לשולי התפר, המתקשה באתר.
הממברנה זמינה במספר גדלים ומיוצרת כפרופיל משוחל מחומר תרמו־גומי המבוסס על EPDM מסוג Santoprene.
חומר ה־Polycrete מורכב מתערובת שרפים, חול ואגרגטים בגדלים מדורגים, המעורבבים בהתאם להנחיות היצרן. למידע נוסף ולנתונים הטכניים יש לעיין בגיליון הנתונים של Polycrete.
אופן היישום
הנחיות היישום יפורסמו בקרוב.
סדרת CST(2FRH) – יישום אופקי
אטם CST(2FRH) כולל פני סיליקון אטומים למים בשני צדיו של אטם קצף הספוג בחומר מעכב בעירה. המערכת אינה דורשת מערכת נוספת של מפוחים תופחים בחום.
המוצר מיועד לתפרי התפשטות במשטחים וברצפות שבהם נדרשות אטימות למים, עמידות אש ועמידות בפני תנועה.
CST(2FRH) הוא אטם מבודד ומפחית רעש, המיועד לתפרי התפשטות אופקיים בבנייה חדשה ובפרויקטים של שיקום. אין צורך בשמיכות אש, בצמר מינרלי, בחומרי איטום נוזליים או בלוחות כיסוי נוספים, אם כי ניתן לשלבם במערכת התפר.
המערכת מספקת בתהליך התקנה אחיד אחד אטם תפר:
〉 אטום למים.
〉 נקי ונוח לטיפול.
〉 יציב בקרינת UV.
〉 מפחית רעש.
〉 חסכוני באנרגיה.
〉 בעל דירוג עמידות אש.
〉 מיוצר בתנאים מבוקרים במפעל.
בהתאם ליישום, ניתן לספק את המוצר ללא ציפוי, עם ציפוי בצד אחד או עם ציפוי בשני הצדדים. חומר ללא ציפוי מיועד ליישומים סגורים בלבד.

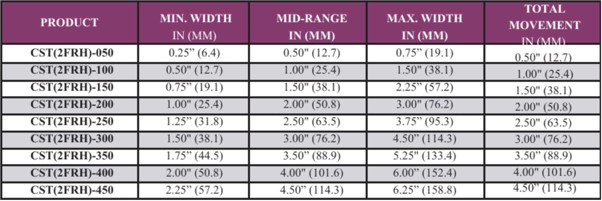

מידות
〉 רוחבים זמינים: 12–112 מ״מ.
〉 במידות של 25 מ״מ ומעלה, המוצר זמין במרווחים של כ־6.35 מ״מ.
〉 עומק האטם: כ־51, 76 או 102 מ״מ, בהתאם לסיווג.
〉 מוצרים בעומק של כ־51 מ״מ זמינים בדירוג עמידות אש של שעה או שעתיים.
מאפיינים ויתרונות
〉 אטימות למים: המערכת מותקנת עם מפוחים ללא מתיחה. בשילוב פס סיליקון אופציונלי בצד החשוף למזג האוויר מתקבלת אטימה למים.
〉 עמידות באש: כאשר קצף מעכב הבעירה מותקן כראוי, הוא מספק דירוג עמידות אש של שעתיים בהתאם ל־UL 2079.
〉 הפחתת רעש: מפחיתה מעבר רעש העלול להתרחש בתפרי התפשטות ובפתחים רחבים.
〉 עיגון ללא חדירה לתשתית: אין צורך בקידוח או בשינוי התשתית, לרבות התקנת פינים, עוגנים, ברגים, מסילות, אוגנים או לוחות כיסוי. המערכת מקובעת באמצעות כוח ההתאוששות הפנימי של הקצף, דבק אפוקסי ופסי חומר איטום אופציונליים המוזרקים בחזית התפר.
〉 יכולת תנועה: ±25% או ±50%, בהתאם לסיווג UL.
〉 התאמה לשינויים ברוחב התפר: המידות המדורגות מאפשרות לשמור על מראה אחיד של המפוחים ולהתמודד עם שינויים ברוחב התפר.
〉 מעברים המיוצרים במפעל: שמירה על רציפות האיטום בשינויי מישור וכיוון חיונית לביצועי המערכת.
בדיקות ותקנים
〉 המוצר נבדק והוסמך בהתאם ל־UL 2079.
〉 עומד בדרישות ASTM E1966, ASTM E119 ו־ASTM E1399.
〉 UL 2079 משלב את בדיקת עמידות האש של ASTM E119 עם משטר מחזורי התנועה של ASTM E1399.
〉 המוצר נבדק גם בהתאם ל־ASTM E283, ASTM E330, ASTM E331 ו־ASTM E547, כדי לאשר את יכולת האיטום לאורך מלוא טווח התנועה המוצהר.
〉 בדיקת ASTM E90 בוצעה לאימות תכונות הפחתת הרעש של המערכת.
אופן היישום
יש לעיין במדריך ההתקנה המלא:
סדרת CST(2FR)
המוצר יפורסם בקרוב.
אופן היישום
יש לעיין במדריך ההתקנה המלא:

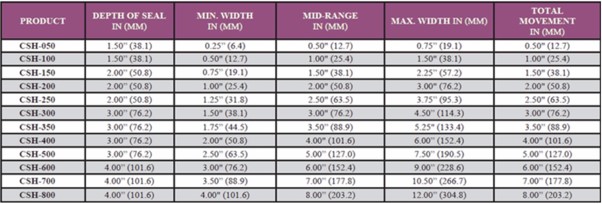

סדרת CSH – יישום אופקי
אטם הלחיצה הסיסמי האופקי CSH מורכב מקצף פוליאוריתן בעל תאים מיקרוסקופיים פתוחים, הספוג בתרכובת איטום פולימרית הידרופובית.
בכל אחד מתאי הקצף פועלים כוחות פנימיים קבועים. התאים מפעילים לחץ רציף זה על זה ועל דפנות הפתח, וכך מונעים חדירת מים, לחות, אבק, רעש ופגעי מזג האוויר ומספקים אטימה קבועה למים.
ביישומים אופקיים משולב עם החומר הדביק מעצמו דבק אפוקסי דו־רכיבי, המבטיח את היצמדות המערכת לתשתית במצב אופקי.
המערכת פותחה לאיטום רוב תפרי התנועה הגדולים בבנייה, ביישום אנכי או אופקי, וכן לתפרים שבהם צפויה תנועה סיסמית.
CSH משמש בדרך כלל ביישומים אופקיים המיועדים לתנועת הולכי רגל. פני הסיליקון הצבעוניים מאפשרים למוצר להשתלב בסביבתו באופן אסתטי.
לאחר התקנתו בתוך התפר, החומר מתרחב ומתאים את עצמו לרוחב התפר ולאי־האחידויות בתשתית, בתנאי ששינויי הפרופיל אינם פתאומיים או קיצוניים.
מאפיינים ויתרונות
〉 מתאים לקצב תנועה מהיר של התפר.
〉 מסופק במצב דחוס מראש להקלת ההתקנה.
〉 מסופק עם אפוקסי דו־רכיבי להתקנה אופקית.
〉 האטימות אינה תלויה בציפוי הסיליקון או בהידבקות של פס חומר איטום המיושם באתר.
〉 עומק מוצר אחיד.
〉 יכולת התאוששות מצוינת לאחר דחיסה.
〉 נשאר אלסטי ואטום לפגעי מזג האוויר.
〉 מתאים לתפרים ברוחב של עד כ־203 מ״מ.
〉 מאפשר תנועה כוללת של עד 100% — ±50%.
〉 אינו מבוסס על הספגה אספלטית או ביטומנית.
〉 זמין עם חומרי האיטום Dow Corning® 790 ו־Pecora 890.
〉 הגוונים בפועל עשויים להשתנות. להתאמה מדויקת יש לעיין בטבלאות הגוונים של היצרנים.
〉 עשוי להעניק עד שתי נקודות LEED, בהתאם למיקום הפרויקט.
תכונות פיזיקליות
תכונותיו הפיזיקליות זהות לטבלת תכונות CSS המופיעה לעיל.
אופן היישום
יש לעיין במדריך ההתקנה המלא של CSH-Series – Horizontal.

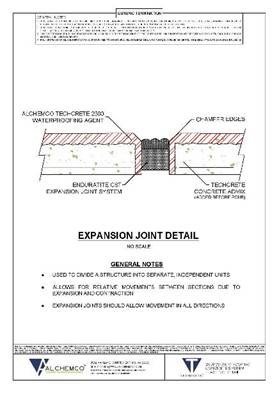

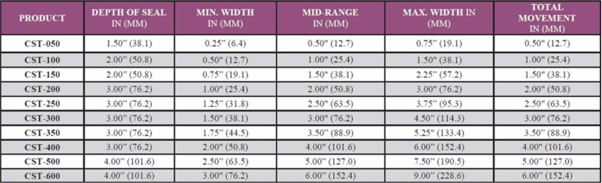

סדרת CST – דרגת תנועה
אטם הלחיצה CST בדרגת תנועה מיוצר מקצף פוליאוריתן בצפיפות גבוהה, בעל תאים מיקרוסקופיים פתוחים, הספוג בתרכובת איטום פולימרית הידרופובית.
המוצר פותח כדי לעמוד בדרישות הביצועים הגבוהות של פרויקטי תשתיות תחבורה מדינתיים ופדרליים.
בכל אחד מתאי האטם פועלים כוחות פנימיים קבועים. התאים מפעילים לחץ רציף זה על זה ועל דפנות הפתח, וכך יוצרים אטימה קבועה למים, מונעים נזקי מים יקרים ומאפשרים טווח תנועה רחב יותר של התפר.
בצד אחד של אטם הקצף מיושם במפעל ציפוי סיליקון המיועד לעמוד בתנועת כלי רכב.
המערכת מספקת אטם אוריתן ראשי שהוא:
〉 אטום למים.
〉 אטום לאבק.
〉 אטום לאוויר.
〉 יציב בקרינת UV.
〉 עמיד בפני חומרים כימיים.
〉 מפחית מעבר רעש.
〉 מבודד.
לאחר התקנתו בתפר, החומר מתרחב בהתאם לטמפרטורה ומתאים את עצמו לרוחב התפר ולאי־האחידויות בתשתית, בתנאי ששינויי הפרופיל אינם פתאומיים או קיצוניים.
המערכת מומלצת ליישומים אופקיים שבהם נדרשת עמידות בתנועת כביש רגילה או בחומרים כימיים המצויים בכבישים, בגשרים, בחניונים, במשטחי רחבות ובאזורים דומים.
מאפיינים ויתרונות
〉 מתאים לקצב תנועה מהיר של התפר.
〉 מסופק במצב דחוס מראש להקלת ההתקנה.
〉 יכולת התאוששות מצוינת לאחר דחיסה.
〉 מתאים את עצמו באופן קבוע לקווי המתאר המשתנים של התפר.
〉 מאפשר תנועה כוללת של עד 100% — ±50% מרוחב התפר הממוצע.
〉 עומק מוצר אחיד.
〉 אינו מבוסס על הספגה אספלטית או ביטומנית.
〉 נשאר גמיש ואלסטי בטמפרטורה של עד -40°C לאורך זמן.
〉 גוון סטנדרטי: אפור.
〉 זמין במרווחי מידה של כ־6.35 מ״מ.
〉 עשוי להעניק עד שתי נקודות LEED, בהתאם למיקום הפרויקט.
תכונות פיזיקליות
| תכונה | נתון |
|---|---|
| מוליכות תרמית | 0.05W/m·°C |
| התנגדות תרמית | 3.3hr·ft²·°F/Btu בהתאם ל־ASTM C518 |
| טווח יציבות בטמפרטורה | -40°C עד כ־85°C |
| חוזק מתיחה | 145kPa לפחות, בהתאם ל־ASTM 3574 |
| התארכות מרבית | 125% ±20%, בהתאם ל־ASTM 3574 |
| מעוות שיורי לאחר לחיצה | 2.5% לכל היותר, בהתאם ל־ASTM 3574 |
| חוזק גזירה | 8N/cm לפחות |
| עמידות בפני עובש | מצוינת |
| עמידות בקרינת UV | מצוינת |
הכנת פני השטח
הכנה נכונה של פני השטח חיונית כדי לאפשר למערכת ETT לפעול בהתאם לתכנון. בעת הכנת המשטח ליישום יש להביא בחשבון את ההנחיות הבאות.
מטרת הכנת פני השטח
מטרת ההכנה היא לקבל תשתית בטון נקייה, יציבה וסופגת.
יכולת הספיגה חיונית לפעולת ETT, משום שהמערכת נועדה להתגבש בתוך רשת הנימים והנקבוביות של הבטון.
במועד היישום, המשטח צריך לספוג מים בקלות. ניתן לבדוק את כושר הספיגה באמצעות שפיכת כמות קטנה של מים על פני השטח ובחינה חזותית של קצב ספיגתם. אם המים נשארים כשלולית על פני השטח למשך זמן ממושך, ככל הנראה נדרש טיפול נוסף בתשתית.
במועד היישום, פני השטח חייבים להיות יבשים למגע. ניתן לבצע את היישום גם אם המשטח יבש למגע אך נראים בו אזורים לחים קטנים ומבודדים. הגורם המרכזי הוא יכולת הספיגה של הבטון.
הסרת גורמים המונעים ספיגה
גורמים רבים עלולים להגביל את כושר הספיגה של הבטון. יש להסירם לפני היישום כדי להשיג את רמת הספיגה הדרושה לפעילות תקינה של ETT.
יש להסיר את החומרים והאזורים הבאים:
〉 ציפויים קיימים.
〉 שאריות של ציפויים קודמים.
〉 אזורים צבועים.
〉 סימוני קווים שרוחבם עולה על כ־10 ס״מ.
〉 כתמי שמן.
〉 שכבות גמר היוצרות פני בטון צפופים.
〉 חומרי אשפרה כימיים.
〉 חומרים דוחי מים על בסיס סילאן או סילוקסן.
חומרים אלה פוגעים בכושר הספיגה ומונעים מ־ETT לחדור אל תוך הבטון. אי־הסרתם עלולה להשפיע על תחולת האחריות.
מומלץ מאוד להשתמש בחומרי הניקוי מסדרת ACRtec.
ראו פרק „מערכות תומכות – מוצרים נלווים”.
דרישות ניקוי
הדרישות הבאות הן דרישות חובה בכל יישום. אי־עמידה בדרישות הניקוי עלולה לפגוע בזכאות לאחריות.
בהתאם לפרופיל המשטח ולמצבו, הכנת פני השטח ליישום ETT חייבת לכלול אחת מהשיטות הבאות:
〉 שטיפה בלחץ;
〉 התזת כדוריות.
התזת כדוריות נדרשת כאשר יש להסיר ציפויים קודמים או מזהמים, או כאשר יש ליצור פרופיל חדש לפני השטח.
ניתן להשתמש גם בשיטות מכניות אחרות לשחיקת פני השטח, בתנאי שהתשתית המתקבלת עומדת בדרישות הספיגה ופרופיל המשטח המפורטות במדריך זה.
כאשר אין צורך בהתזת כדוריות, ניתן לנקות את המשטח בשטיפה בלחץ.
הניקוי הסופי חייב להתבצע באמצעות סילון אוויר דחוס בלחץ גבוה, ובמידת הצורך גם באמצעות שואב אבק. פעולה זו נועדה להסיר שאריות של אבק צמנטי ופסולת, העלולות לגרום ל־ETT להגיב על פני השטח במקום להיספג לתוך הבטון.
תיקונים מבניים והסרת בטון או חומרי תיקון שאינם מתאימים
ליקויים מבניים המתגלים לאחר בדיקות מים, עומס או מאמץ הם באחריות הקבלן הראשי או הגורם הרלוונטי. יש לתקן ליקויים אלה לפני יישום כלשהו של ETT.
כל המשטחים חייבים להיות נקיים מחומרי תיקון, מציפויים וממוצרי שיקום העלולים למנוע ספיגה או שאינם מתאימים לשימוש עם ETT.
בנוסף, יש לטפל בכל הליקויים, החללים והקטיעות ברציפות התשתית בהתאם להנחיות המפורטות במדריך זה.
אם לא ניתן להכין את פני השטח בשיטות המפורטות במדריך, ייתכן שיידרש טיפול נוסף באמצעות מוצרים מסדרות ACRtec ו־EnDuratite, כדי למנוע החרגות מהאחריות.
לקבלת הבהרות או הנחיות נוספות יש לפנות למחלקה הטכנית של דבטק.
טלאים וחומרי תיקון קיימים
רוב חומרי הטלאה והתיקון המסחריים מכילים פולימרים החוסמים את נקבוביות הבטון ואינם מתאימים לשימוש עם ETT.
במהלך הכנת התשתית יש להסיר:
〉 חומרי תיקון שעברו מודיפיקציה פולימרית.
〉 חומרי איטום.
〉 מלטים צפופים לתיקון.
יש להשיב את החומרים האלה למקומם רק לאחר יישום ETT, כדי לשמור על רציפות המערכת בתוך התשתית.
כיסי חצץ וחללי התגבשות בבטון
יש לפתוח באופן מכני אזורים שבהם קיימים כיסי חצץ, כדי לחשוף את החללים הקרובים לפני השטח ולהסיר בטון או חומר בלתי יציב.
יש לבצע זאת לפני יישום ETT, כדי לשמור על רציפות התשתית ולהבטיח ספיגה תקינה.
חורי מוטות קשירה
יש להשאיר פתוחים בזמן יישום ETT את החורים שנותרו לאחר הסרת מוטות הקשירה ששימשו בטפסות.
לאחר יישום ETT ניתן למלא את החורים באמצעות EnDuratite Repair Grout או באמצעות מוצר צמנטי אחר שאושר על ידי Alchemco.
ראו פרק „מערכות תומכות – מוצרים נלווים”.
התפוררות או היפרדות שכבות בטון
יש להסיר באופן מכני אזורים שבהם הבטון מתפורר או ששכבותיו נפרדו, עד לחשיפת תשתית יציבה.
ההסרה תבוצע לפני יישום ETT, ואילו תיקון האזור יבוצע רק לאחר השלמת היישום.
יש לפעול בהתאם ל־„כלל אצבע אחת או שתי אצבעות”.
נזילות פעילות
אם קיימת נזילה פעילה לפני היישום, יש לפתוח ולעקוב אחר נתיב הנזילה עד למקורה, ככל שניתן, כדי להפחית את הלחץ ולאפשר ניקוז.
אם הנזילה אינה מתנקזת במלואה, ניתן להשתמש ב־EnDuratite Plug כדי לעצור אותה במהירות.
לאחר עצירת הנזילה:
1. יש ליישם ETT בתוך החלל שנותר.
2. יש למלא את החלל באמצעות EnDuratite Repair Grout.
3. לאחר תיקון החלל יש ליישם שכבה נוספת של ETT.
4. יש לצפות את אזור התיקון באמצעות EnDuratite MLastic, תוך הארכת הציפוי לפחות 10 ס״מ לכל כיוון מסביב לנזילה שתוקנה.
יש ליישם כל מוצר בהתאם לגיליון הנתונים הטכניים שלו. לקבלת הנחיות נוספות יש לפנות למחלקה הטכנית של דבטק.
ראו פרק „מערכות תומכות – מוצרים נלווים”.
פלדת זיון חשופה וקורוזיה
כאשר פלדת הזיון חשופה, יש להשתמש במהלך הכנת התשתית ב־ACRtec Rust Converter & Inhibitor.
יש לבצע את הטיפול לפני יישום ETT ולפני התיקונים הבאים אחריו, כדי להפחית את הסיכון להתפתחות קורוזיה בעתיד.
ראו פרק „מערכות תומכות – מוצרים נלווים”.
כיסוי בטון בלתי מספק – בדיקת פטיש
כאשר מיקום שגוי של פלדת הזיון גורם לכיסוי בטון בלתי מספק, מומלץ לבצע בדיקת פטיש באזור הפגוע ובשטחים הסמוכים אליו.
בדיקת פטיש מומלצת גם באזורים שבהם קיימים חללים וחללים פנימיים.
בדיקת הפטיש היא אמצעי יעיל לחשיפת בטון בלתי יציב ומסייעת בהשגת מבנה אטום למים.
נוהל יישום מערכת ETT
הקפדה על נוהל יישום זה חיונית לביצועים תקינים של מוצרי ETT. לקבלת סיוע נוסף יש לפנות למחלקה הטכנית של דבטק.
אחסון המוצרים
למוצרים המכילים ETT אין חיי מדף מוגדרים הידועים ליצרן.
יש לאחסן את מוצרי ETT הרחק מאור שמש ישיר בכל עת. חשיפה לאור שמש ישיר בטמפרטורות גבוהות עלולה לפגוע ביעילות המוצר.
יש למנוע את קפיאת החומר. אם המוצר קפא, ניתן להשאירו בטמפרטורת החדר עד להפשרתו. אם קיים חשש שהמוצר התחמם יתר על המידה או קפא, יש לשלוח דוגמה למטה Alchemco לצורך בדיקה.
יש להגן על החומר מפני טמפרטורות קיצוניות במהלך ההובלה והאחסון. אין להשאיר את המוצר חשוף לחום או לקור קיצוניים לפרקי זמן ממושכים.
משטחים שיש להגן עליהם
ETT עלול לפגוע בזכוכית, באלומיניום ובמשטחים צבועים אחרים. יש להגן על משטחים אלה בכל עת במהלך הטיפול בחומר וביצוע היישום.
סרטונים
ציוד נדרש
לצורך השלמת היישום עשוי להידרש הציוד הבא:
〉 ציוד להכנת פני השטח, כגון מכונת שטיפה בלחץ או מכונה להתזת כדוריות.
〉 מרסס בלחץ נמוך, כגון מרסס גב, מרסס ידני או רכב המצויד במוט ריסוס.
〉 מקור למים נקיים.
〉 חומרים להגנה ולכיסוי של משטחים.
〉 רולרים ו/או מברשות.
〉 אקדחים וכלים ליישום חומרי איטום.
〉 מדחס אוויר.
〉 שואב אבק.
כל הציוד חייב להתאים לביצוע הכנה ויישום תקינים של פני השטח בהתאם להנחיות המפורטות במדריך זה.
סדר הפעולות
יש להשלים את כל פעולות הכנת פני השטח לפני יישום ETT, לרבות ניקוי המשטח, הסרת חומרים שאינם מתאימים ופתיחת ליקויים בבטון.
יש להשלים גם את הכנת הסדקים ואת הטיפול בהם לפני היישום המלא של ETT.
ככלל, יש לפעול לפי הסדר הבא:
1. פתיחת ליקויים: פתיחת כיסי חצץ, חללים, אזורים שבהם כיסוי הבטון אינו תקין וכל יתר הליקויים בבטון.
2. הכנת פני השטח: יצירת פרופיל פני השטח הנדרש והסרת גורמים המונעים ספיגה, כגון שכבת מי צמנט חלשה, נטפי צמנט ומזהמים.
3. הכנת הסדקים: פתיחת הסדקים, איטום סדקים בתחתית תקרות או אלמנטים ופעולות הכנה נוספות.
4. טיפול בסדקים: ביצוע טיפול מקדים ושימוש ב־Crack Accelerating Agent לפי הצורך.
5. יישום ETT.
6. התזת ערפל מים: כעבור 1–3 שעות מיישום ETT, ובכל מקרה לא יאוחר מ־6 שעות.
7. יישום Surface Accelerating Agent: בכל מועד החל מיום אחד לאחר יישום ETT, אם נדרש.
8. תיקונים וניקוי לאחר היישום.
9. ביצוע פרטי איטום: חומרי איטום, פרטי הבזקה ופעולות משלימות נוספות.
למידע נוסף יש לעיין בפרקים „הכנת פני השטח”, „נוהל יישום ETT” ו־„מדריך השימוש במאיצים”.
כושר כיסוי ושיטת ההתזה
יש ליישם ETT באמצעות מרסס בלחץ נמוך המצויד בפייה היוצרת מניפת ריסוס. שיטה זו מבטיחה פיזור אחיד ושליטה בכמות החומר המיושמת.
אף שמומלץ להשתמש במרסס בלחץ נמוך, לא נקבעה מגבלת לחץ מרבית למרסס. ניתן להשתמש בכל מרסס המאפשר:
〉 שליטה נאותה בכמות החומר;
〉 מניעת הקצפה מוגברת;
〉 פיזור אחיד על פני השטח.
ETT מנצל את מערכת הנקבוביות של הבטון כדי להיספג ולהישאר מתחת לפני השטח. לכן אין ליישם כמות עודפת. חומר עודף הנשאר על פני הבטון עלול להותיר משקעים בלתי רצויים. משקעים אלה נעלמים בדרך כלל מעצמם בעקבות שחיקת המשטח והחשיפה לתנאי מזג האוויר.
יש ליישם ETT בכמות המספיקה לכיסוי של:
5 מ״ר לליטר
יכולת הספיגה של הבטון עשויה להגדיל או להקטין מעט את כושר הכיסוי, אולם יש להקפיד על הכלל הבא:
אין לאפשר הצטברות חומר או היווצרות שלוליות
המטרה היא להרוות את הבטון במלואו, תוך צמצום שאריות החומר על פני השטח.
אם במהלך היישום אזור שרוסס קודם לכן מתחיל להתייבש במהירות, ניתן לרסס אותו שוב כדי להגיע לכושר הכיסוי הנדרש של 5 מ״ר לליטר.
מדידת שטחו של כל מקטע והכנת כמות החומר המתאימה מראש יסייעו במידה רבה לביצוע יישום נכון.
יישום על משטחים אופקיים לעומת משטחים אנכיים
ביישום על משטח אופקי, כוח הכבידה מסייע לפעולה הנימית שבאמצעותה החומר נספג בבטון. הפעולה הנימית יכולה להתרחש גם נגד כוח הכבידה, משום שהיא מונעת באמצעות מתח הפנים.
מאחר שביישום אנכי או עילי כוח הכבידה אינו מסייע לספיגה, יש לפעול באופן הבא:
יש ליישם ETT על משטחים אנכיים ועל משטחים עיליים בשני מעברים:
〉 כושר הכיסוי בכל מעבר: כ־10 מ״ר לליטר;
〉 זמן המתנה בין המעברים: כ־שעה אחת;
〉 כושר הכיסוי הכולל לאחר שני המעברים: 5 מ״ר לליטר.
התזת ערפל מים
לאחר יישום ETT יש לחסום את הגישה לאזור ולהשאיר את החומר למשך 1–3 שעות לפני התזת ערפל המים.
התזת המים מסייעת לספיגת ETT בבטון ולהפעלתו.
יש לבצע את התזת המים באותו כושר כיסוי ובאותה שיטת התזה שבהם יושם ETT, הן במשטחים אופקיים והן במשטחים אנכיים.
יש לעיין בסעיפים „כושר כיסוי ושיטת ההתזה” ו־„יישום על משטחים אופקיים לעומת משטחים אנכיים”.
אין להמתין יותר משש שעות לפני התזת המים
השארת ETT למשך יותר מ־6 שעות ללא התזת מים עלולה לגרום להתייבשות המוצר לפני התגבשותו בתוך מטריצת הבטון. כתוצאה מכך, האנזימים עלולים לאבד את יכולתם לפעול.
מומלץ מאוד, ובהתאם לנוהלי ביצוע תקינים בענף הבנייה, לבצע התזות מים נוספות פעמיים עד שלוש פעמים ביום במהלך הימים הבאים, כל עוד צוות היישום עדיין נמצא באתר.
קירות מבלוקי בטון — CMU
בלוקי בטון עשויים להיות בעלי רמות נקבוביות שונות. לכן ביישום על קירות CMU נדרשים לפחות 3–4 מעברי ריסוס.
יש לעיין בסעיף „כושר כיסוי ושיטת ההתזה”.
ניקוי לאחר יישום ETT
אם נשאר חומר עודף על פני השטח, מומלץ לנקות את האזורים לפי הצורך כדי למנוע בעיות הידבקות של חומרים המיושמים בהמשך.
ניתן לבצע את הניקוי באמצעות שטיפה קלה בלחץ, תוך הימנעות מהצמדת פיית השטיפה לתשתית.
אין לבצע שטיפה בלחץ מיד לאחר יישום ETT.
זיהוי סדקים, בדיקתם והטיפול בהם
זיהוי נכון של סדקים והטיפול בהם חיוניים לביצועים התקינים של מערכת ETT. הסדקים משמשים נתיבים למעבר מים, ולכן יש לבדוק אותם ולטפל בהם לפני היישום.
פרק זה מפרט את השיטות לזיהוי סדקים, לבדיקתם ולטיפול בהם, כדי להבטיח את פעילותה התקינה של מערכת ETT.
מיפוי הסדקים
לפני תחילת הטיפול יש לזהות, למפות ולתעד את כל הסדקים, כדי לקבוע את שיטת העבודה ואת נוהל הטיפול המתאימים.
התיעוד צריך לכלול:
〉 תמונות.
〉 מיקום הסדק.
〉 רוחב הסדק.
〉 סוג הסדק.
מומלץ לבצע בדיקה חזותית לאחר ירידת גשם. לחלופין, יש להזרים מים על המשטח במהלך הבדיקה. בעת המיפוי יש להשתמש במד סדקים במילימטרים.
בדיקת הסדקים
כאשר בדיקה חזותית אינה מאפשרת לסווג את הסדק באופן ברור, ניתן להשתמש בשתי שיטות בדיקה עיקריות.
בדיקת מים
בדיקת מים מאפשרת לקבוע אם הסדק עובר דרך מלוא עוביו של אלמנט הבטון.
יש להזרים מים בצד אחד של המבנה ולעקוב אחר סימנים למעבר לחות בצדו השני. ניתן להוסיף למים חומר צבע עוקב, כדי לזהות חזותית את נתיב החדירה ואת נקודות היציאה.
בדיקת רצועת זכוכית
בדיקת רצועת זכוכית מאפשרת לקבוע אם הסדק פעיל ונע או סטטי ואינו נע.
יש לקבע רצועת זכוכית קטנה אל הבטון באמצעות אפוקסי בשני צדי הסדק. אם הסדק נע, התנועה תגרום לשבירת הזכוכית ותאפשר לזהות זאת באופן חזותי.
תוצאות הבדיקה עשויות להשתנות בהתאם למקור התנועה ולעוצמתה. לקבלת הנחיות לפענוח התוצאות יש לפנות למחלקה הטכנית של דבטק.
ראו גם: בדיקת לוח זכוכית
1. סדקים סטטיים
סדקים סטטיים הם סדקים יציבים שאינם צפויים להשתנות לאורך זמן. מרבית הסדקים שאינם נעים נוצרים כתוצאה מהתכווצות הבטון במהלך האשפרה.
2. סדקים דינמיים
סדקים דינמיים נתונים לתנועה הנגרמת מתנאים מבניים או סביבתיים.
יש לבדוק:
〉 האם הסדק מקביל לתפר יציקה, לתפר קר, לתפר השקה או לתפר התפשטות?
〉 האם הסדק יוצא מעמוד או מעמוד תמך בזווית של 45°?
〉 האם הסדק ממשיך להתארך?
3. סדקים עוברים
סדקים עוברים חוצים את מלוא עוביו של אלמנט הבטון ועלולים לאפשר מעבר מים.
יש לבדוק:
〉 האם מים מתחילים לדלוף בתוך דקות?
〉 האם קיימת פריחה לבנה בתחתית התקרה או האלמנט?
סימנים לבעיה מבנית
דפוסי סדיקה נרחבים, מתקדמים או בלתי סדירים עשויים להעיד על בעיה מבנית. כאשר מתגלים סימנים כאלה, ייתכן שתידרש בדיקה נוספת של מהנדס מבנים.
סימנים אפשריים לבעיה מבנית:
〉 סדקים שרוחבם עולה על 3 מ״מ.
〉 סדקים אלכסוניים היוצאים מעמודים.
〉 סדקים מקבילים הסמוכים לתפרי יציקה, לתפרים קרים או לתפרי השקה.
אם קיימים סימנים לבעיה מבנית, Alchemco מחייבת קבלת הערכה מבנית ממהנדס חיצוני ובלתי תלוי לפני ביצוע טיפול כלשהו במוצרי החברה.
הכנת הסדקים והטיפול בהם לפני יישום ETT
| מוצר | איטום סדק קיים | איטום סדק עתידי |
|---|---|---|
| TechCrete 2500 Waterproofing Agent | 2.0 מ״מ | 1.5 מ״מ |
| Nexus Waterproofing Agent | יפורסם בקרוב | יפורסם בקרוב |
| BridgeDECK Waterproofing Agent | 2.0 מ״מ | 1.0 מ״מ |
| BridgeDECK PROtectant Plus | 1.5 מ״מ | 0.3 מ״מ |
| BridgeDECK PROtectant | 1.0 מ״מ | ללא |
| CretePRO Ultra Plus | 2.0 מ״מ | 1.0 מ״מ |
| CretePRO Ultra | 2.0 מ״מ | 0.5 מ״מ |
| CretePRO FasTrac | 1.0 מ״מ | 0.5 מ״מ |
נוהל טיפול בסדקים מהצד החיובי
סדקים הצרים מכושר איטום הסדקים הקיימים של המוצר
1. יש לנקות את הסדק מאבק ומפסולת באמצעות מוט התזה המחובר למדחס אוויר.
2. יש להציף את הסדק ב־ETT.
3. יש להמתין שעה אחת ולאפשר לחומר להיספג.
4. יש לבצע את היישום על פני כל השטח בהתאם לנוהל יישום ETT.
סדקים הרחבים מכושר איטום הסדקים הקיימים של המוצר
הנחיות אלה מתייחסות לסדקים שאינם עוברים, כאשר קיימת גישה לצדו התחתון של האלמנט ואין בו נזילה:
1. יש לפתוח את הסדק בהתאם לפרק „סוגי חיתוכים”.
2. יש לנקות את הסדק מאבק ומפסולת באמצעות מוט התזה המחובר למדחס אוויר.
3. יש להציף את הסדק ב־ETT.
4. יש להמתין שעה אחת ולאפשר לחומר להיספג.
5. יש לבצע את היישום על פני כל השטח בהתאם לנוהל יישום ETT.
6. בסדק דינמי יש ליישם ACRtec PU24 Elastomeric Sealant.
7. בסדק סטטי יש ליישם ACRtec L43 Crack Filler.
סדקים עוברים
דליפה המתחילה בתוך 10 דקות מהזרמת המים
1. יש לנקות את הסדק מאבק ומפסולת באמצעות מוט התזה המחובר למדחס אוויר.
2. יש לטפל בתחתית הסדק באמצעות EnDuratite Repair Grout.
3. יש להציף את הסדק ב־ETT.
4. יש להמתין שעה אחת ולאפשר לחומר להיספג.
5. יש לבצע את היישום על פני כל השטח בהתאם לנוהל יישום ETT.
דליפה המתחילה לאחר יותר מ־10 דקות מהזרמת המים
1. יש לנקות את הסדק מאבק ומפסולת באמצעות מוט התזה המחובר למדחס אוויר.
2. יש להציף את הסדק ב־ETT.
3. יש להמתין שעה אחת ולאפשר לחומר להיספג.
4. יש לבצע את היישום על פני כל השטח בהתאם לנוהל יישום ETT.
סדקים ללא גישה לצדו התחתון של האלמנט
1. יש לנקות את הסדק מאבק ומפסולת באמצעות מוט התזה המחובר למדחס אוויר.
2. יש להציף את הסדק ב־ETT ולאפשר לחומר להיספג במלואו.
3. יש ליישם בתוך הסדק ACRtec Crack Accelerating Agent.
4. יש לבצע את היישום על פני כל השטח בהתאם לנוהל יישום ETT.
5. במידת הצורך יש לנקות היטב את הסדק כדי לאפשר הידבקות של חומר האיטום. ייתכן שיידרש ליטוש.
אם הסדק רחב מכושר האיטום של המוצר
1. יש לפתוח את הסדק בהתאם לפרק „סוגי חיתוכים”.
2. יש לנקות את הסדק מאבק ומפסולת באמצעות מוט התזה המחובר למדחס אוויר.
3. יש להציף את הסדק ב־ETT ולאפשר לחומר להיספג במלואו.
4. יש ליישם בתוך הסדק ACRtec Crack Accelerating Agent.
5. יש לבצע את היישום על פני כל השטח בהתאם לנוהל יישום ETT.
6. במידת הצורך יש לנקות היטב את הסדק כדי לאפשר הידבקות של חומר האיטום. ייתכן שיידרש ליטוש.
7. בסדק דינמי יש ליישם ACRtec PU24 Elastomeric Sealant.
8. בסדק סטטי יש ליישם ACRtec L43 Crack Filler.
נוהל טיפול בסדקים מהצד השלילי
אם קיימת נזילה פעילה, יש לעיין בפרק „תיקונים מבניים והסרת בטון או חומרי תיקון שאינם מתאימים”.
בכל מקרה של סדק דולף המטופל מהצד השלילי, יש לפנות למחלקה הטכנית של דבטק.
לקבלת הנחיות נוספות או הבהרות יש לפנות למחלקה הטכנית של דבטק.
סוגי חיתוכים
כל פתיחה או חיתוך של סדק חייבים להתבצע לאורך תוואי הסדק. להמחשות נוספות יש לעיין בפרק CAD – פרטים.
חיתוך בצורת V
חיתוך בצורת V הוא השיטה הנפוצה ביותר לפתיחת סדק לפני הטיפול. בחתך רוחבי של הבטון לאחר הפתיחה מתקבלת צורת האות V.
שיטה זו מתאימה לרוב טיפולי הסדקים, משום שהיא מספקת שטח פנים גדול להידבקות של חומר איטום או חומר מילוי צמנטי.
חיתוך V מתאים בדרך כלל לסדקים רגילים שאינם נובעים מתנועה חריגה או מבעיה מורכבת יותר.
חיתוך מלבני
חיתוך מלבני הוא השיטה השנייה בשכיחותה לפתיחת סדקים. בחתך רוחבי מתקבלת צורה מלבנית.
השיטה משמשת בדרך כלל כאשר מספר סדקים מקובצים יחד ומקבילים זה לזה. היא מתאימה גם כאשר חלקי בטון התנתקו מצדי הסדק ויצרו שברים בצורת חצי־סהר.
בדומה לחיתוך V, החיתוך המלבני מגדיל את שטח הפנים. נוסף על כך, הוא מאפשר לחשוף חלק גדול יותר מנתיב הכניסה אל רשת הסדקים הבלתי ידועה שמתחת לפני הבטון.
בחיתוך מלבני, רוחב החיתוך חייב להיות שווה לעומקו.
חיתוך בצורת חץ
בחתך רוחבי של פתיחה זו מתקבלת צורת חץ הפונה כלפי מעלה.
שיטה זו, במיוחד בשילוב עם מילוי יבש ודחוס, היא השיטה המתאימה ביותר לטיפול בסדקים בעייתיים.
כאשר ניסיונות תיקון קודמים לא הצליחו ולא זוהה גורם ברור לנזילה, שיטה זו משמשת כפתרון גיבוי להבטחת אטימות למים.
זוהי שיטה יקרה וגוזלת זמן, אך בנסיבות מסוימות היא עשויה להיות הכרחית.
איטום הסדקים לאחר יישום ETT
לאחר השלמת הכנת פני השטח, הכנת הסדקים, יישום ETT והאצת התגובה במידת הצורך, השלב האחרון הוא איטום הסדקים באמצעות ACRtec PU24 Elastomeric Sealant.
〉 בכל הסדקים הדינמיים שנפתחו יש להשתמש ב־ACRtec PU24 Elastomeric Sealant.
〉 למילוי סדקים סטטיים שאינם חשופים לתנועה או לדריכה יש להשתמש ב־ACRtec L43 Crack Filler.
ראו פרק „מערכות תומכות – מוצרים נלווים”.
תיקוני בטון
יש לבצע תיקוני בטון והשלמות מקומיות רק לאחר הכנה נכונה של התשתית בהתאם להנחיות בפרק „הכנת פני השטח”, ולאחר השלמת יישום ETT.
תפרים
תפרי יציקה, תפרים קרים ותפרי השקה
כאשר נעשה שימוש נכון בעצרי מים, ייתכן שלא יהיה צורך בפרטי איטום נוספים. עצרי מים שהותקנו באופן לקוי או שגוי עשויים לדרוש טיפול נוסף.
במבנים המיועדים לאגירת מים מומלץ להשתמש בעצרי מים בכל תפרי היציקה, התפרים הקרים ותפרי ההשקה.
למידע נוסף על הטיפול בתפרים אלה יש לעיין בפרק „פרטים – CAD”.
לקבלת הבהרות או הנחיות נוספות יש לפנות למחלקה הטכנית של דבטק.
תפרי התפשטות
יש להסיר את חומרי האיטום הקיימים בתפרי ההתפשטות לפני יישום ETT ולהתקינם מחדש לאחר השלמת היישום.
פעולה זו מאפשרת ל־ETT לחדור ולפעול בצדי התפר ומבטיחה את רציפות המערכת ואת תפקודה התקין.
קיימות שתי אפשרויות לטיפול בתפרי התפשטות:
- תפרי התפשטות מוקצפים;
- תפרי התפשטות עם כנפיים.
ניתן לקבל גם לוחות כיסוי.
לקבלת דרישות ייעודיות לתפרי התפשטות, הוראות מיוחדות ופיקוח יש לפנות למחלקה הטכנית של דבטק.
עצרי מים
בחירת עצר המים המתאים כבר בשלב התכנון חיונית להשגת אטימות תקינה במבנה. סדרת EnDuratite מציעה שלושה פתרונות לצורכי איטום שונים.
EnDuratite PRstop
EnDuratite PRstop הוא עצר מים הידרופילי על בסיס גומי. במגע עם לחות הוא מתנפח ויוצר אטימה הדוקה בתוך תפרים וסביב מעברים.
המוצר מתאים ליישומים הבאים:
〉 תפרי בנייה מעל מפלס הקרקע;
〉 איטום מעברים, לרבות צינורות, מובלים ונקודות חיבור;
〉 יסודות ורצפות;
〉 יישומים בצד העיוור של האלמנט;
〉 יישומים בבטון הנוצק באתר.
EnDuratite bentoSTOP
EnDuratite bentoSTOP הוא עצר מים על בסיס בנטונייט, המתנפח במגע עם מים ויוצר מחסום פיזי צפוף המונע מעבר מים דרך תפרים.
המוצר מתאים במיוחד ליישומים הבאים:
〉 תפרי בנייה מתחת למפלס הקרקע.
〉 יסודות ורצפות.
〉 יישומים בצד העיוור של האלמנט – ההתקנה תבוצע בתנאים יבשים בלבד.
〉 תנאים שבהם צפוי מגע רציף או ממושך עם מים.
EnDuratite E-Series Waterstop
EnDuratite E-Series Waterstop הוא עצר מים עשוי PVC, המוטמע בתוך הבטון במהלך היציקה ויוצר מחסום רציף לאורך התפר.
גמישות המוצר מאפשרת לו להתמודד עם תנועת התפר תוך שמירה על אטימות למים.
המוצר מתאים במיוחד כאשר:
〉 מדובר בתפרי בנייה חדשים.
〉 העבודה מתבצעת במבנים אוגרי מים.
〉 צפויה תנועה לאורך התפרים.
מדריך השימוש במאיצים
מטרת ההאצה אינה לאפשר למערכת ETT להשיג את ביצועי הבסיס שלה.
תגובת ETT מבוססת על אנזימים, מים וסידן, המגיבים יחד ויוצרים את חומר האיטום בתוך מטריצת הבטון.
תהליך ההאצה מוסיף סידן לתשתית כדי להתחיל את התגובה במהירות רבה יותר ולקצר את פרק הזמן הדרוש להשגת ביצועי האיטום.
מתי ההאצה נדרשת ומתי היא אופציונלית?
ברוב היישומים, השימוש במאיץ הוא אופציונלי, במיוחד כאשר למראה הסופי של הבטון יש חשיבות רבה.
ההאצה נדרשת במקרים הבאים
〉 מבנים אוגרי מים.
〉 בטון שעבר קרבונציה, לרבות ביישומי גשרים.
〉 מבנים שבהם קיימת תגובת אלקלי- סיליקה מוגברת – ASR.
〉 מצבים שבהם החומר עלול לצאת מהתשתית לפני השלמת התגובה.
〉 כאשר נדרש להאיץ את קצב התגובה.
〉 כאשר מצב הבטון מאט את התגובה הכימית.
〉 סדקים עוברים.
〉 בטון המיושם על גבי משטחי מתכת.
〉 מבנים בעלי רצפה מפוצלת.
〉 מבני בטון ישנים.
〉 פרויקטים של שיפוץ ושיקום.
〉 מבנים ותיקים.
〉 תשתיות בטון שהתיישנו.
〉 אזורים הסובלים מליקויים חמורים.
〉 אזורים בעלי סדיקה משמעותית.
〉 אזורים בעלי כיסי חצץ.
〉 אזורים המועדים לנזילות.
למידע נוסף יש לעיין בפרק „זיהוי סדקים, בדיקתם והטיפול בהם”.
ייתכן שלא יהיה צורך בהאצה במקרים הבאים
בטון חדש
בטון שגילו פחות מ־2–3 שנים מכיל בדרך כלל כמות מספקת של סידן לתמיכה בתגובה הטבעית.
שטחים נרחבים
יישום מאיץ על שטחים גדולים עשוי להיות מיותר ולהגדיל את עלויות החומר.
פרויקטים הרגישים לעלויות
כאשר קיימת מגבלת תקציב, שימוש במאיצים רק באזורים בעייתיים ומקומיים עשוי לצמצם את העלויות.
גמר בטון חשוף
השימוש במאיץ עלול לגרום להלבנה של פני בטון חדשים או בעלי גמר אדריכלי.
כאשר פני הבטון מיועדים להישאר כגמר האדריכלי הסופי, יש להשתמש במאיץ בזהירות או להימנע ממנו לחלוטין.
הערה: במבנים היסטוריים או במבנים המוגנים לשימור יש להשתמש בזהירות בכל מוצר האצה. ראו סעיף „שיקולים אסתטיים”.
סוגי המאיצים
Alchemco מציעה שני סוגים של מאיצים:
〉 ACRtec Surface Accelerating Agent Concentrate — תרכיז מאיץ תגובה למשטחים;
〉 ACRtec Crack Accelerating Agent — מאיץ תגובה לסדקים.
בעת השימוש בגרסה המרוכזת של ACRtec Surface Accelerating Agent, יש לדלל את המוצר במים נקיים ביחס הבא:
חלק אחד של תרכיז ל־20 חלקים של מים נקיים.
סדר היישום
יש ליישם ACRtec Surface Accelerating Agent לפחות 24 שעות לאחר התזת מוצר ETT.
לאחר שחלפו 24 שעות, ניתן ליישם את המאיץ בכל מועד. לא נקבע זמן המתנה מרבי בין יישום ETT לבין יישום המאיץ.
בעת יישום Surface Accelerating Agent יש להשתמש באותו כושר כיסוי ובאותה שיטת התזה המפורטים בפרק „נוהל יישום מערכת ETT”.
לאחר יישום המאיץ יש לבצע התזת ערפל מים באותה שיטה.
ראו סעיף „כושר כיסוי ושיטת ההתזה”.
שיקולים אסתטיים
בעת בחינת המראה הסופי חשוב להבין שהשימוש במאיץ עלול לגרום להלבנה חזותית בשכבה העליונה ביותר של מטריצת הבטון.
ההלבנה אינה פוגעת בביצועי המוצר בשום צורה והיא תופעה אסתטית בלבד.
אין מדובר בכשל של המערכת, אלא בתוצר לוואי של מהירות התגובה.
גורמים שכיחים להלבנה עשויים לכלול:
〉 יישום כמות עודפת של מאיץ.
〉 רוויה של פני השטח או כושר ספיגה נמוך.
〉 זמן בלתי מספק לספיגת ETT או יישום המאיץ מוקדם מדי.
〉 ריכוז גבוה מדי או דילול שגוי.
כאשר למראה הסופי יש חשיבות, מומלץ לבצע תחילה טיפול באזור ניסוי בגודל של כ־1.2×1.2 מטר ולבדוק אם מופיעה הלבנה.
אם נצפית הלבנה, ניתן לדלל את המאיץ בריכוז נמוך יותר ולבצע בדיקה נוספת באזור אחר בגודל של כ־1.2×1.2 מטר.
פרטי CAD
להלן דוגמאות לפרטים אופייניים הנפוצים במרבית פרויקטי האיטום.
ל־ספק יש צוות CAD ייעודי, המכין שרטוטים הממחישים בצורה ברורה את אופן שילוב המוצרים במערכות ETT.
ניתן להכין לפי בקשה פרטים ייעודיים המותאמים לפרויקט.
לקבלת מידע נוסף יש לפנות למחלקה הטכנית של דבטק.
פרטי סיום כלליים
פרט V.1 מקיר לרצפה
פוליאוריטן פרט V.2 מקיר לרצפה צמנטי
פרט הגבהה ודלת
פרט הגבהה במרפסת;
פרט מעבר צינור
פרט פלדת זיון חשופה
פרט תפר התפשטות
פרט איטום פינה חיצונית באמצעות סרט תפרים, גרסה 1
פרט איטום פינה חיצונית באמצעות סרט תפרים, גרסה 2
פרט איטום פינה חיצונית באמצעות סרט תפרים, גרסה 3
פרט איטום באמצעות סרט תפרים.
פרט חיבור בין יציקה חדשה ליציקה קיימת.
פרט ניקוז רצפתי
פרט תפר בין שני מבנים
פרט שכבת בטון עליונה חדשה
פרט הגבהה עם סיליקון, גרסה 1
פרט הגבהה עם סיליקון, גרסה 2
פרט מוט קשירה, גרסה 1
פרט מוט קשירה, גרסה 2
פרט מוט קשירה, גרסה 3
פרט קיר עם כיס חצץ מקומי
פרט קיר עם כיס חצץ נרחב
פרט הגבהה עם פלדת זיון חשופה
פרט חיתוך בצורת חץ
פרט לאחר הסרת צינור.
פרט תפר בקיר.
מבנים אוגרי מים
פרט כללי למבנה אוגר מים, גרסה 1
פרט כללי למבנה אוגר מים, גרסה 2
פרט כללי למבנה אוגר מים, גרסה 3
פרט תפר אופייני.
פרט תפר בין רצפה לקיר, גרסה 1.
פרט מוצא, גרסה 1.
פרט מוצא, גרסה 2.
פרט תפר באזור הגבהת בסיס הקיר.
פרט מעבר צינור.
פרט חדר הכולל מעבר צינור.
פרט מוגדל של מעבר.
גגות בטון
פרט כללי לגג בטון.
פרט קיר ורצפה.
פרט מעבר, גרסה 1.
פרט רצפה.
פרט מעבר, גרסה 2.
מבני חניה
פרט כללי לחניון.
פרט קיר והגבהה.
פרט קיר ורצפה עם BentoStop.
פרט קיר ורצפה עם עצר מים מסדרת E-Series.
פרט תפר התפשטות, גרסה 1.
פרט תפר התפשטות, גרסה 2.
פרט תפר התפשטות, גרסה 3.
פרט תפר התפשטות, גרסה 4.
פרט מעבר בבטון חדש.
פרט ניקוז רצפתי.
פרט החלפת רצפה, גרסה 1.
פרט החלפת רצפה, גרסה 1 — חלופה נוספת.
פרט החלפת רצפה, גרסה 2.
פרט החלפת רצפה, גרסה 3.
פרט מעבר בבטון קיים.
פרט מעבר צינור.
יישומי גשרים
פרט יישום בגשר, גרסה 1.
פרט יישום בגשר, גרסה 2.
יישומים מתחת למפלס הקרקע
פרט צינור בטון טרומי, גרסה 1.
פרט צינור בטון טרומי, גרסה 2.
פרט תא ביקורת טרומי.
פרט קיר חיצוני מתחת למפלס הקרקע.
פרט תא ביקורת דו־חלקי.
פרט חלקה העליון של מנהרה, גרסה 1.
פרט חלקה העליון של מנהרה, גרסה 2.
יישומים במבנים
פרט בור מעלית, גרסה 1.
פרט בור מעלית, גרסה 2.
פרט בור מעלית, גרסה 3.
פרט הגבהה ושכבת בטון עליונה.
יישום בצד העיוור של האלמנט
יפורסם בקרוב.
בדיקות
ניתן לבדוק את ביצועי מערכת ETT במספר שיטות. חשוב לבצע את הבדיקות רק לאחר שניתן למערכת זמן מספק להגיע ליכולת המלאה שלה לעצירת מים.
זמן התגובה
בשילוב עם ACRtec Surface Accelerating Agent, מערכת ETT עשויה להגיע ליכולת מלאה לעצירת מים בתוך 3–5 ימים.
ללא שימוש ב־ACRtec Surface Accelerating Agent, המערכת עשויה להזדקק לכ־7–10 ימים כדי להגיע ליכולת מלאה לעצירת מים.
הערה: מערכת ETT ממשיכה לפעול בתוך מטריצת הבטון לאורך כל חיי השירות של המבנה. באזורים בעייתיים או במקרים בעלי דרישות מיוחדות, זמן התגובה עשוי להיות ארוך מהטווחים המפורטים לעיל.
אם לוח הזמנים של הפרויקט מחייב השלמה מוקדמת יותר, ייתכן שיידרש שימוש במוצרים נלווים כדי לעמוד במועד שנקבע.
שיטות בדיקה
השיטות המקובלות להערכת ביצועי המערכת כוללות:
〉 בדיקה חזותית: בחינת האזורים שטופלו לצורך איתור עודפי חומר או הידבקות בלתי מספקת של המוצרים הנלווים.
〉 בדיקת העמסת מים: הזרמת מים או מילוי המבנה במים, כדי לבחון את תפקודו בחשיפה ממושכת.
〉 בדיקת צינור RILEM: מדידת קצב ספיגת המים דרך פני השטח באמצעות צינור בדיקה תקני.
〉 בדיקת צינור PVC: בידוד שטח קטן והחדרת מים לצורך הערכת חדירתם.
〉 בדיקת גלילי בטון, אם נדרשת: ביישומים קריטיים ניתן ליטול גלילי בטון כדי לבצע הערכה נוספת של ביצועי המערכת. הבדיקה מותאמת לכל פרויקט ויש לתאם אותה עם המחלקה הטכנית של דבטק.
אחריות
שימוש במוצרי Alchemco בלבד
כל החומרים המשמשים כחלק ממערכת האיטום חייבים להיות מיוצרים על ידי Alchemco. אין להחליף את מוצרי המערכת או לשלב בה חומרים שאינם מתוצרת Alchemco.
כאשר נדרש או מתבקש שימוש בחומרים שאינם מתוצרת Alchemco, יש להעבירם לבדיקה ולקבל אישור לפני התקנתם. חומרים אלה עשויים להיות מוחרגים מהאחריות, וההחרגה תתועד בהתאם.
שימוש במוצרים שלא אושרו, ללא הודעה ואישור מראש, עלול לפגוע בביצועי המערכת וישפיע על הזכאות לאחריות.
קבלן יישום מוסמך
התקנת מערכות Alchemco חייבת להתבצע בידי קבלן יישום מאושר ומוסמך.
ההסמכה מבטיחה שקבלן היישום עבר הכשרה מתאימה בנושאים הבאים:
〉 נוהלי היישום.
〉 דרישות המערכת.
〉 תקני האיכות המפורטים במדריך זה.
אם קבלן היישום אינו מוסמך, ניתן לבצע את תהליך ההסמכה באתר בזמן היישום, תחת פיקוחו של נציג טכני מטעם דבטק.
תמיכה באתר בפרויקטים ששטחם קטן מכ־2,323 מ״ר עשויה להיות כרוכה בתשלום נוסף.
שימוש בקבלן יישום שאינו מוסמך, ללא אישור מראש, עלול להוביל להתקנה לקויה, לפגיעה בביצועי המערכת ולהשפיע על הזכאות לאחריות.
רישום הפרויקט
כל פרויקט שעבורו נדרשת אחריות חייב להירשם מוקדם ככל האפשר, לאחר הזכייה בפרויקט ולפני תחילת היישום.
רישום הפרויקט הוא חובה ומאפשר ל־Alchemco:
〉 לתעד את הפרויקט כראוי.
〉 לנהל את רצף העבודה בפרויקט.
〉 לספק תמיכה טכנית.
לרישום הפרויקט יש ליצור קשר עם נציג מטעם דבטק
אי־השלמת רישום הפרויקט לפני תחילת היישום עלולה להשפיע על תחולת האחריות.
טבלת תעריפים
דרישות
דרישות תיעוד
יש לנהל תיעוד מסודר לאורך כל שלבי הפרויקט, כדי להבטיח בקרת איכות, רציפות בעבודה ועמידה בתנאי האחריות.
לפני תחילת היישום יש לתעד ולמפות את כל הפרטים הבאים:
〉 סדקים.
〉 תפרים.
〉 מעברים.
〉 תנאים רלוונטיים של פני השטח.
יש להכין תמונות, הערות, שרטוטים וכל מידע נוסף הרלוונטי לפרויקט.
יש לעבוד בהתאם לרשימות הבדיקה ליישום ETT במשך כל תקופת הפרויקט. רשימות אלה כוללות דרישות לתיעוד הפרויקט ועשויות לחייב השלמה של הפריטים הבאים במהלך ההתקנה:
〉 תמונות.
〉 דוחות.
〉 רישומי בדיקות ופיקוח.
〉 מעקב אחר כושר הכיסוי וכמויות היישום.
〉 הערות יישום.
ראו פרק „מסמכים תומכים”.
דוגמה לאחריות ל־20 שנה – חומרים ועבודה
הגשת בקשה לאחריות
כדי לבקש אחריות עבור פרויקט שהושלם, יש למלא את טופס הבקשה לאחריות.
דרישות תחזוקה ובדיקה
הדרישות הבאות מחייבות בהתאם לתנאי האחריות של Alchemco. חריגה מדרישות התחזוקה עלולה להביא לביטול האחריות.
אין לאפשר לצד שלישי לבצע עבודות באזורים שבהם יושמו מוצרי האיטום של Alchemco ושעליהם חלה אחריות החברה, ללא הודעה מראש. ביצוע עבודה ללא הודעה וקבלת אישור מראש עלול לבטל את האחריות שניתנה.
אם נדרש לבצע שינוי במשטח שטופל, יש להתייעץ עם המחלקה הטכנית של דבטק לפני תחילת העבודה באמצעות כתובת הדוא״ל:
SALES@DEVTEC.CO.IL
כדי לעמוד בתנאי האחריות ולהבטיח ביצועים מיטביים, חיוני לבצע בדיקות תקופתיות באזורים שבהם יושמו מוצרי ACRtec, EnDuratite ו־ETT.
הבדיקות יתמקדו בסדקים, בתפרים ובפרטי האיטום העלולים להיפגע כתוצאה מהשפעות מכניות או סביבתיות. יש לפעול בהתאם לנוהל התחזוקה הבא.
לוח זמנים לבדיקות
〉 יש לבצע בדיקה אחת לכ־5 שנים, כחלק מתוכנית התחזוקה השוטפת של המבנה.
〉 יש לבצע בדיקה מיידית כאשר מתגלה חשד לליקוי או לנזק נראה לעין.
〉 אם משטח הבטון אינו נחשף ללחות במשך 3 חודשים, יש להרוות במים את המשטחים שטופלו כדי לשמור על ביצועים מיטביים.
מוקדי הבדיקה
〉 יש לבדוק סדקים, תפרים ופרטי איטום לאיתור סימני שחיקה מכנית או התדרדרות הנגרמת מתנאי הסביבה.
〉 יש לבחון את המשטחים שטופלו ולוודא שמוצרי ETT ממשיכים לפעול בהתאם לתכנון.
〉 יש לזהות אזורים הדורשים טיפול עקב נזק או פגיעה בשלמות המערכת.
פעולות נדרשות
אם מתגלה נזק, יש לתקן או להחליף מיד את האזורים שנפגעו, כדי למנוע התדרדרות נוספת ולשמור על ביצועי המערכת.
יש להשתמש בשיטות תיקון ובחומרים מתאימים, התואמים למוצרי ACRtec, EnDuratite ו־ETT הקיימים במערכת.
מסמכים תומכים
רשימות בדיקה ליישום ETT
רשימות הבדיקה ליישום ETT משמשות כלי עזר לבקרת איכות ולתיעוד. הן נועדו לסייע באימות שהיישום מתבצע כראוי ומתועד באופן אחיד בסוגים שונים של מבנים.
רשימות הבדיקה הן מסמכים נפרדים ממדריך זה, ומיועדות לשימוש יחד איתו.
כל רשימת בדיקה מותאמת לסוג מסוים של מבנה ומסייעת לתעד במהלך העבודה את הנושאים הבאים:
〉 תנאי הפרויקט.
〉 הכנת פני השטח.
〉 תיקונים.
〉 טיפול בסדקים.
〉 נוהלי היישום.
〉 ביצוע פרטי האיטום.
〉 בדיקה ואימות סופיים.
יש למלא את הרשימות עם התקדמות העבודה ולשמור אותן כחלק מתיק התיעוד של הפרויקט.
יש להשתמש במסמך „הערכת פני השטח והסדקים” יחד עם רשימות הבדיקה ליישום ETT:
הערכת פני השטח והסדקים.
יש לבחור את רשימת הבדיקה המתאימה בהתאם לסוג המבנה ולהיקף העבודה המתבצעת.
בהתאם למאפייני הפרויקט, ייתכן שיחולו דרישות או נהלים נוספים הנוגעים לגורמים הבאים:
〉 תנאי הסביבה.
〉 נגישות לאזור העבודה.
〉 סדר ביצוע העבודות.
〉 מצבו המבני של האלמנט.
〉 היקף עבודות התיקון.
צ'ק ליסט ליישום ETT.
מדריך להערכת סדקים
צ'ק ליסט כללי ליישום ETT
צ'ק ליסט ליישום ETT במבנים אוגרי מים
צ'ק ליסט ליישום ETT בגשרים
יש למלא במלואם את כל הסעיפים הרלוונטיים בכל אחת מרשימות הבדיקה.
שאלות נפוצות
כיסוי תקין מתקבל כאשר הבטון רווי במלואו, ללא הצטברות חומר או היווצרות שלוליות על פני השטח.
כושר הכיסוי התקני הוא 5 מ״ר לליטר. אם אזורים מסוימים סופגים כמות גדולה יותר של חומר ומתייבשים במהירות במהלך היישום, יש לרסס אותם פעם נוספת.
חשוב לחלק ולמדוד את השטח במקטעים, כדי לוודא שנשמר כושר כיסוי של 5 מ״ר לליטר.
כן. התזת ערפל מים חיונית לתגובה היוצרת את הג׳ל.
ללא התזת מים לאחר היישום, קיים סיכון שמערכת ETT תתייבש לפני תחילת התגובה.
אם מתחיל לרדת גשם לפני שחלפה שעה אחת ממועד היישום, ייתכן שיהיה צורך ליישם את החומר מחדש.
פני השטח צריכים להיות יבשים למגע ובעלי יכולת לספוג את החומר.
ניתן לבדוק זאת באמצעות שפיכת כמות קטנה של מים על פני השטח:
- אם המים יוצרים טיפות ונשארים על פני הבטון, ETT לא יוכל לחדור לתוכו.
- אם המים נספגים בבטון, גם ETT יוכל להיספג בו.
ניתן ליישם ETT כבר 14 ימים לאחר היציקה, אך מומלץ להמתין 28 ימים לפחות.
במהלך 28 הימים הראשונים נוצרים רוב סדקי ההתכווצות וההתייצבות. ההמתנה מאפשרת לזהות אותם ולטפל בהם בצורה טובה יותר באמצעות ETT.
לא. פני השטח חייבים להיות נקיים מציפויים, מחומרי איטום, ממזהמים ומכל חומר אחר העלול להגביל או לחסום את ספיגת ETT.
ל־ETT אין חיי מדף מוגדרים.
יש לאחסן את מוצרי ETT הרחק מאור שמש ישיר ומטמפרטורות גבוהות או נמוכות באופן קיצוני.
חשיפה לאור שמש ישיר ביום חם עלולה למעשה „לבשל” את האנזימים שבמוצר. השפעה דומה עלולה להיגרם כתוצאה מקפיאה, מאחר שזהו מוצר על בסיס מים.
כאשר טמפרטורת הסביבה גבוהה ואין אפשרות לאחסן את המוצר בצל, יש להגן עליו באמצעות יריעות או ברזנטים במהלך ההובלה והשימוש באתר.
ETT מסוגל לאטום סדקים עתידיים עד לרוחב המרבי שהוגדר למוצר שנבחר.
בסדקים החורגים מכושר האיטום של המוצר יש לטפל בהתאם להנחיות המפורטות במדריך זה.
לא. יש לעצור נזילות פעילות באמצעות חומרי תיקון מתאימים לפני יישום ETT.
לא. יש לטפל בכל הליקויים המבניים לפני יישום ETT.
לא. ETT נשאר חדיר לאדי מים ומאפשר ללחות הנמצאת במבנה לאחר היישום לצאת ממנו.
לא. באמצעות הפחתת חדירת מים וכלורידים, ETT מסייע להגן על פלדת הזיון המוטבעת בבטון.
כאשר קיימת קורוזיה בפלדת הזיון, יש להשתמש ב־ACRtec Rust Converter & Inhibitor.
ETT חודר בדרך כלל לעומק משוער השווה לרוחבן של כשתי אצבעות. עומק החדירה תלוי לחלוטין במצב התשתית ובמאפייני הספיגה שלה.
לא. ETT הוא טיפול המתבצע כולו מתחת לפני השטח ואינו משנה את מראה הבטון.
יש ליישם ETT כאשר טמפרטורת פני השטח:
10°C לפחות ובמגמת עלייה.
ועד 38°C ובמגמת ירידה.
מערכות מסוימות אינן דורשות יישום חוזר, ואילו מערכות אחרות דורשות זאת. יש לעיין בפרטים הייעודיים של כל מוצר.
